腳位對應圖 Wire Map

• 尾端與尾端連接
• 任兩對導線或更多導線發生短路
• Crossed pairs (交叉配對)
• Reversed pairs(顛倒配對)
• Split pairs (分離配對)
• ...and any other miswires

Reversed Pair(顛倒配對)

Crossed Pairs(交叉配對)

Example: mix T568A and T568B wiring standards = Trouble

Correct Pair Wiring

3. Telecommunication Closet(TC) 分線箱系統
   1. 分線箱的主要功能是作為水平配線系統的終端，可以管理分線設備及連接的硬體，設計要求則是定義於EIA/TIA-569標準中。

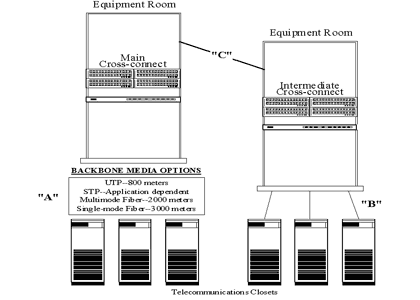

4. Backbone Cabling主幹配線系統
   主幹配線系統的功能是作為分線箱、主設備機房與出入口設施間的連接，包含有：

1. 主幹纜線
2. 主幹線與主幹線之間的跳接線連接
3. 水平跳接線中被用來終止纜線的機械終端接頭
4. 建築物之間的纜線
   • 主幹電纜有下列幾種： (1)100歐姆UTP (2)150歐姆STP (3)62.5/125um的多模態光纖電纜 (4)8.3/125um的單模態光纖電纜

註：50歐姆的同軸電纜可被用來當主幹電纜，但並不被此標準所推薦。

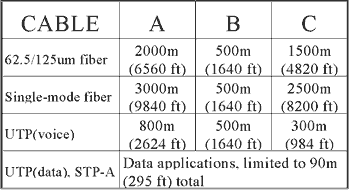

使用距離：

5. Equipment Room(ER)主設備機房
   • ER的設計外貌是依照EIA/TIA-569的標準，ER所管理的設備比TC(Telecommunication Closet)更為複雜，因此TC上的任何功能，ER都能提供。


6. Building Entrance出入口設施
   • Entrance是作為外部配線與內部主要幹線之間的連線，其組成有纜線，連接的硬體、保護裝置等，而網路介面的實體要求則是定義於EIA/TIA-569標準中。

100歐姆UTP配線系統

1. 依傳輸速率區分為三個等級：
   1. Category3：最高傳輸速率為 16MHZ
   2. Category4：最高傳輸速率 20MHZ
   3. Category5：最高傳輸速率 100MHZ


2. 水平電纜(Horizontal UTP Cable)
   1. 阻抗：100歐姆+ -15%

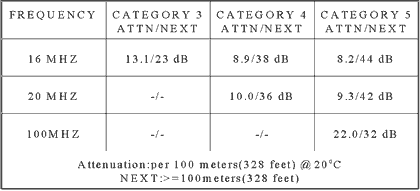

   2. 衰減/串音損失(Attenuation/NEXT Loss, worst pair):見下表

3. 主幹電纜(Backbone Cable)
   1. 阻抗：100歐姆+ -15%

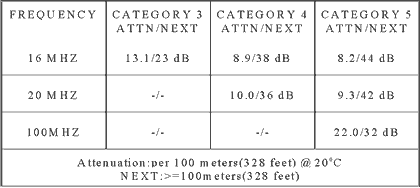

   2. 衰減/串音損失(Attenuation/Power Sum NEXT Loss)見下表

4. UTP接續
   (包含資訊插座、面板、連接器及Block等)

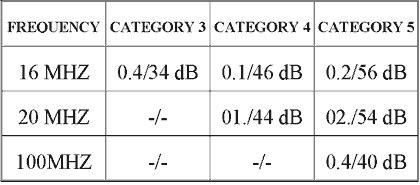

   衰減/串音損失(Attenuation/NEXT Loss)



5. UTP Patch Cable

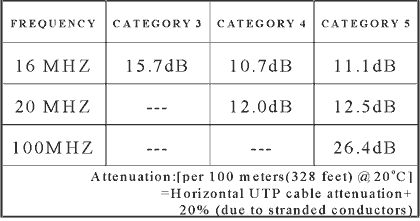

衰減值(Attenuation)：

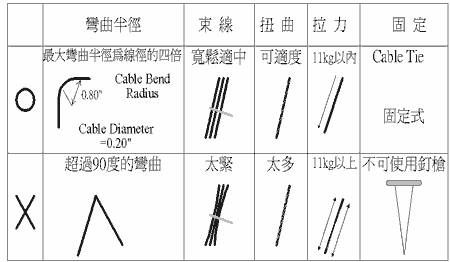

安裝應注意事項
