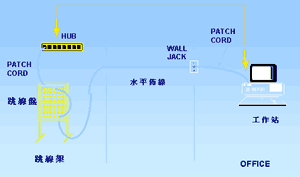

什麼是 "佈線連接 ? "

佈線連接定義

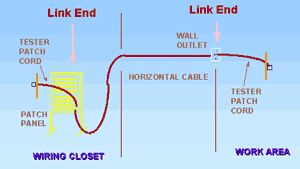

"Basic Link(基礎連接)"

佈線連接定義

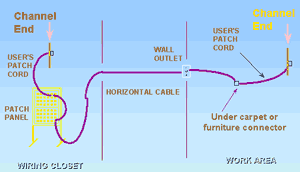

"Channel"

TSB-67
Transmission Performance Specifications for
Field Testing of UTP Cabling Systems

Prepared by:
ANSI/TIA/EIA PN-3287
Task Group on UTP Link Performance

佈線連接注意事項

• TSB-67 定義兩種連接
• Specs for Channel differ from those for Basic Link
• Channel定義不包括尾端接頭End-Connectors are excluded in definition of Channel
• 使用者之短跳線必須使用在 Channel model

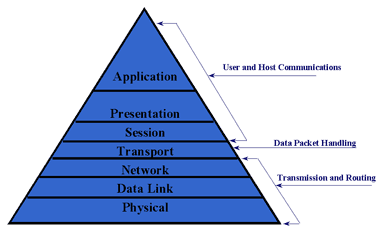

OSI Model

實體層

• 實體線路開路
  1. 同軸電纜：
     1. 三用表二分法
     2. Cablemeter
  2. 雙絞線: Cablemeter
     • 實體線路短路
     • 實體線路太長
     • 終端電阻異常
     • 網路卡故障
     • 雜訊干擾
     • 線路 REPEATER 設定錯誤或故障

Frequency 頻率

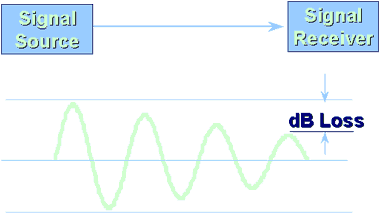

Attenuation衰減

• Function of (Increases with)
  1. Frequency 頻率
  2. Temperature 溫度
• Cat 3 cable: 1.5% per degree C
• Cat 4 & 5 cable: 0.4% per degree C
  1. Link Length 長度
• Directly proportional
  1. Metallic Conduit 金屬導管
• Approx. 3% increase

Near End Crosstalk (NEXT)近端串音

• NEXT Loss is a measure of signal coupling from one pair to another pair.
• Called NEXT because the amount of signal "leaking" is greatest close to the signal generation point.
• NEXT changes are not significant with Temperature or Conduit

網路最常見到的問題

硬體部份

• 纜線開路短路
• NIC設定錯誤
• 纜線混用
• 雜音干擾
• T型頭接觸不良
• HUB反接
• 終端電阻惡化

軟體部份

• 連線軟體不相容
• 工作站中毒
• 速度變慢
• 重覆定址
• MASK設定錯誤
• 協定或驅動不符合
• 伺服器當機

如何判斷網路問題 纜線電氣特性 乙太網路的規定 設備間訊號連接 軟體傳輸錯誤
