TIA/EIA-568的由來

• 1985年由CCIA(Computer Communications Industry Association)要求EIA發展出電腦及通訊之標準，於是在1991年七月由TIA透過EIA的組織合作而產生的第一版標準即TIA/TIA-568；同年8月TSB-36及翌年8月TSB-40的規格亦相繼而來，此規格標準主要是定義UTP的Cat4與Cat5的較高等級雙絞線的硬體。

TIA/EIA-568A的由來

o 1994年1月，TSB-40被修訂成TSB-40A，更詳細地說明UTP跳接線及接頭的測試標準；因此EIA/TIA-568被修訂為 EIA/TIA-568A，此標準亦已包含著 TSB-36及TSB-40A的標準。

TIA/EIA-568A標準的目的

o 建立支援多廠商環境的通訊配線標準
o 推動商業建築物中，結構化配線系統的計畫與安裝
o 建立各種配線系統的效率與技術標準

TIA/EIA-568A標準的範圍

o 在辦公室中，通訊配線的最小需求
o 建議可使用的拓僕與距離
o 傳輸媒介的參數，而這些傳輸參數會影響傳輸效率
o 接頭與腳位功能的指定，以確定內部的連接
o 通訊配線可使用的年限

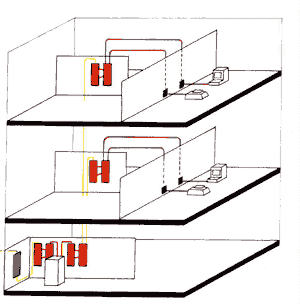

TIA/EIA-568A之六種配線系統區

1. 工作區系統 (Work Area)
2. 水平配線系統 (Horizontal Cabling)
3. 分線箱系統 (Telecommunications Closet)
4. 主幹配線系統 (Backbone Cabling)
5. 主設備機房 (Equipment Room)
6. 出入口設施 (Building Entrance)

   1. Work Area工作區系統
      • 工作區系統的範圍從資訊插座到工作站本身；主要目的為了將來移動、增加、改變等工作時較容易連接及管理。
      • 工作區系統之組成包含有：
        1. 工作區本身：如：電腦、電話等
        2. 跳接線：如：PC轉接線、光纖跳 接線等
        3. 轉接頭：如：必須轉到資訊插座的接頭

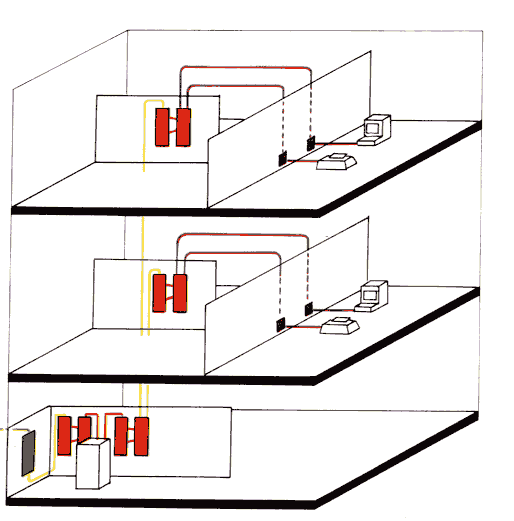

   2. Horizontal cabling水平配線系統
      水平配線系統的範圍從工作站配線系統的資訊插座到分線箱包括有：
      水平電纜
      • 資訊插座
      • 纜線接頭



   注意事項

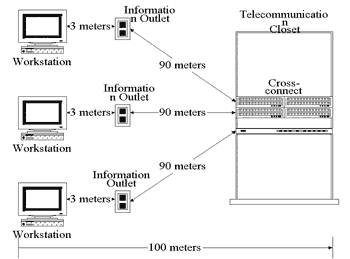

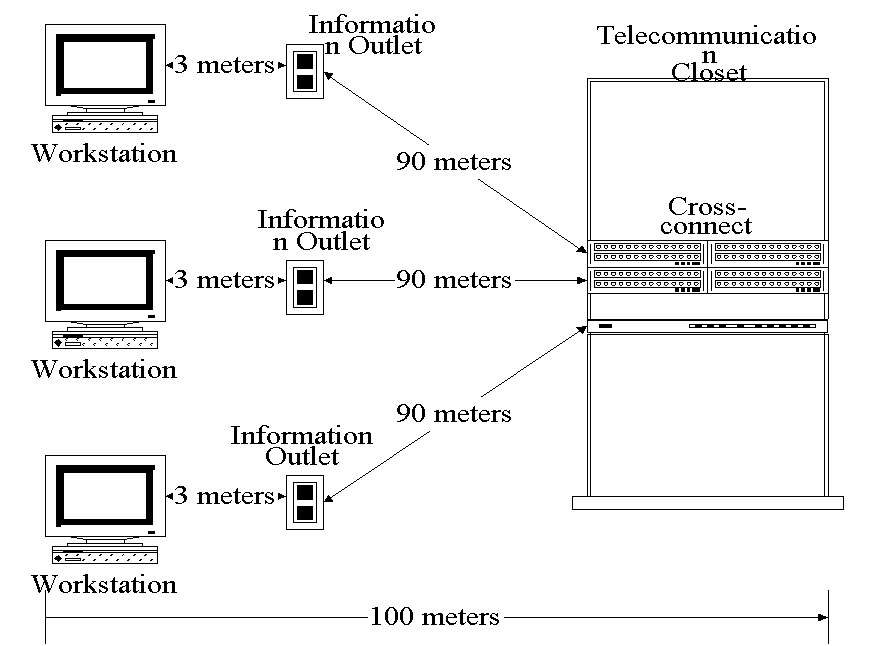

   • 水平線纜線總長不可超過90公尺，分線箱與工作區的跳接線總長度不可超過10公尺。
   • 水平電纜線只能使用下列三種電纜線：
     1. 4對線100歐姆的UTP
     2. 2對線150歐姆的STP
     3. 62.5/125um的光纖電纜

每一個資訊插座至少需提供兩個插座

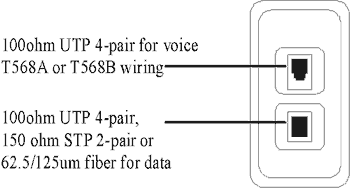

一個是語音；另一個是資料，如下圖

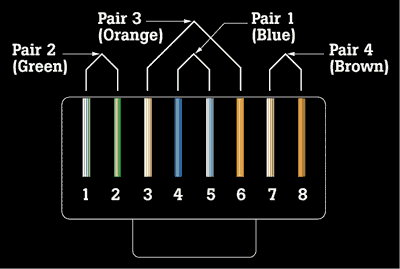

RJ-45座的腳位功能與UTP顏色對應如下：

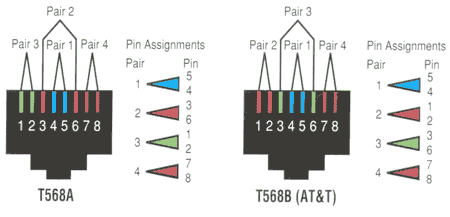

T568A 接頭標準

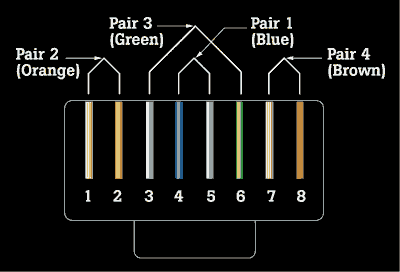

T568B接頭標準
