EIA/TIA-569標準

Telecommunication Closet(TC)分線箱系統

• 管理分線設備及連接的硬體
• 每一樓層最少設置一個分線箱
• 下列兩種情況發生時，必須增設分線箱 a.樓層面積超過1000米平方 b.水平距離超過90米

建議分線箱大小：
以每10平方米設置一台工作站為例：

Equipment Room(ER)主設備機房

• 所有分線箱的彙總處
• 放置主要通訊設備及維護設備

建議機房大小(以每10平方米設置1台工作站為例)

如無法事先知悉工作站數量，則以每一台工作站佔用0.07m2來計算

Entrance Facilities(出入口設施)

• 作為外部配線與內部主幹線之間的連接
• 其組成有室外電纜，連接的硬體及保護裝置等
• 建議牆面大小：

LAN Cables 的種類

• Unshielded Twisted Pair UTP
• Foil-screened Twisted Pair FTP
• r ScTP
• Shielded Twisted Pair STP
• Coaxial Cable Coaxial
• Fiber-optic Cable Fiber

佈線選擇

• Four common cables used:
  1. 10BASE5 (Thicknet)
  2. 10BASE2 (Thinnet)
  3. 10BASE-T (UTP)
  4. 10BASE-F (Fiber)

Fiber Optic Connectors

ST Connectors	ST Connectors

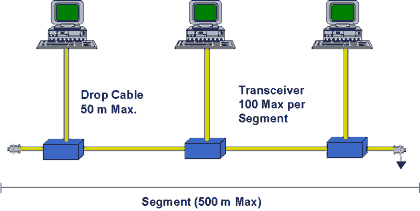

10BASE5 (Thicknet)

10BASE5 Specifications

• Data Transfer Rate 10 Mbps
• Maximum Segment Length 500 m (1640 ft)
• Maximum Network Length 2,500 m (8,200 ft)
• Maximum Drop Cable Length 50 m
• Maximum Node Separation 5 segments (4 repeaters)
• Maximum Taps/Segment 100
• Minimum Distance 2.5 m (8 ft)
  between taps.

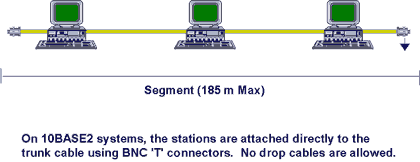

10BASE2 (Thinnet)

10BASE2 Specifications

• Data Transfer Rate 10 Mbps
• Maximum Segment Length 185 m (600 ft)
• Maximum Network Length 925 m (3,035 ft)
• Maximum Node Separation 5 segments (4 repeaters)
• Maximum Taps/Segment 30
• Minimum Distance 0.5 m
  between taps.

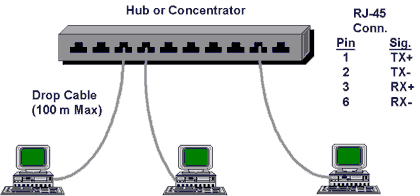

10BASE-T (UTP)

10BASET Specifications

• Data Transfer Rate 10 Mbps
• Maximum Segment Length 100 m (328 ft)
• Maximum Network Length 500m (1640ft)
• Maximum Node Separation 5 segments (4 repeaters)
• Maximum Node 1024
• Minimum Distance 0.5 m
  between Work Station

佈線品質效能分析

主要影響因素有：

• 硬體元件品質 (線材 and 接頭)
• 人員施工
• 路徑 (雜音)

高速網路LAN上速度與線材之關係

佈線最重要的工作為何 ?

• 佈線是所有區域網路的骨幹
• 佈線工程是 "十年用一次的投資"
• "Cabling after the fact" is very expensive
  - After the walls are up, time, effort, and skill required to implement changes are high
  - Rewiring work disrupts network users and their work

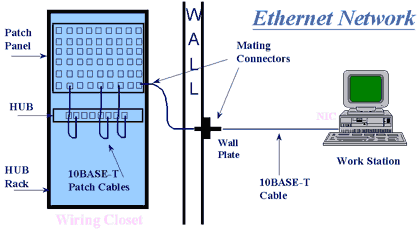

真實世界佈線連接
