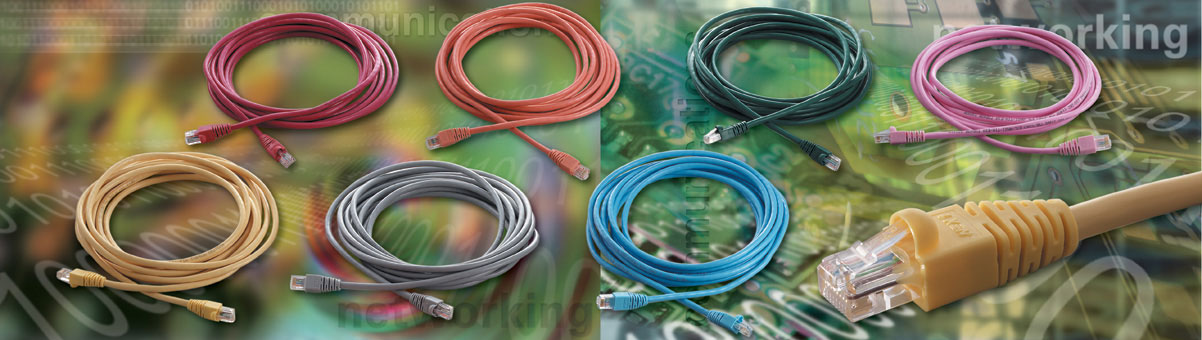

NEX1獨樹一格、高柔軟度設計的跳接線，與 EIA/TIA 606 標準完全相容。其一體成形之熱沖膠、及永不斷裂之卡榫，大幅提昇安裝精準度及傳輸品質。
◆ 特徵：
- 與TIA/EIA TSB36A, T568-A完全相容，符合超五類(Cat. 5e) /五類(Cat. 5)規格
- 超越100Mbps/1,000Mbps 的傳輸速率
- 完全採用4對多股線 (7 x 32AWG)；日本製RJ-45 接頭；覆以超強度PVC外被
- 膠套部分以蓋子保護，以防止與鄰近線糾纏打結；NEX1永不斷裂之塑膠卡榫，提供不限次數之差拔動作；並確保跳接迅速，變更容易之使用環境
- 線材之結構，為24AWG UTP多股線 (7 x 32AWG)
- 根據使用環境及客戶規劃，可提供各式各樣的長度及顏色，以符合區域劃分及個人需求
- 可選擇EIA/TIA 568A 或568B 配線方式
- 依客戶指定之長度及顏色，接受訂製，且交期迅速
◆ 隨時備有各種長度、各種顏色庫存，以應緊急需求
| 使用環境 |
- 1,000 Mbps ATM
- 622 Mbps ATM
- 155 Mbps ATM
- 100 Mbps TP-PMD
- 100 VG-anyLAN
- 100 Mbps Fast Ethernet (IEEE 802.3u)
- 100 Mbps CDDI
- 10 Mbps Ethernet (IEEE 802.3)
- 4 Mbps & 16 Mbps Token-Ring (IEEE 802.5)
- ISDN
- Analog voice
|
| 硬體規格 |
- 線材部分：FR-PVC滯燃材質
- 線材種類：4對多股線
- 7 x 32 AWG 導體規格
- 膠套部分：一體成形、熱沖膠處理方式
- 接頭：日本製RJ-45
- 插拔次數：1,000 次以上 (最少)
- 接頭承受力：16 公斤 (最小)
|
| 電氣規格 |
- 阻抗：100 Ω ± 15 %
- 最大阻抗不平衡值：5%
- 最大相互容忍值：5.6nf/100 m.
- 最大容忍不平衡值：330pf/100 m.
- 傳輸延遲傾斜：45ns/100m
- 一般傳輸速率：66%
- 最大直流阻抗：9.38 Ω /100 m. (在攝氏20℃時)
|
◆ Category 5e 超五類跳接線(多股線)
產品編號 |
產品明細 |
標準包裝 |
| NPCe-1-BE |
水藍色Category 5e 超五類跳接線；
兩端熱沖膠一體成形處理(長度：1米) |
1 |
| NPCe-2-BE |
水藍色Category 5e 超五類跳接線；
兩端熱沖膠一體成形處理(長度：2米) |
1 |
| NPCe-3-BE |
水藍色Category 5e 超五類跳接線；
兩端熱沖膠一體成形處理(長度：3米) |
1 |
| NPCe-5-BE |
水藍色Category 5e 超五類跳接線；
兩端熱沖膠一體成形處理(長度：5米) |
1 |
| NPCe-10-BE |
水藍色Category 5e 超五類跳接線；
兩端熱沖膠一體成形處理(長度：10米) |
1 |
| NPCe-15-BE |
水藍色Category 5e 超五類跳接線；
兩端熱沖膠一體成形處理(長度：15米) |
1 |
| NPCe@-＊ |
Category 5e 超五類跳接線；兩端熱沖膠
一體成形處理(長度：@米；顏色：＊) |
1 |
◆ Category 5 五類跳接線(多股線)
產品編號 |
產品明細 |
標準包裝 |
| NPC-1-BE |
水藍色Category 5 五類跳接線；
兩端熱沖膠一體成形處理(長度：1米) |
1 |
| NPC-2-BE |
水藍色Category 5 五類跳接線；
兩端熱沖膠一體成形處理(長度：2米) |
1 |
| NPC-3-BE |
水藍色Category 5 五類跳接線；
兩端熱沖膠一體成形處理(長度：3米)
|
1 |
| NPC-5-BE |
水藍色Category 5 五類跳接線；
兩端熱沖膠一體成形處理(長度：5米)
|
1 |
| NPC-10-BE |
水藍色Category 5 五類跳接線；
兩端熱沖膠一體成形處理(長度：10米) |
1 |
| NPC-15-BE |
水藍色Category 5 五類跳接線；
兩端熱沖膠一體成形處理(長度：15米) |
1 |
| NPC@-＊ |
Category 5 五類跳接線；兩端熱沖膠 一體成形處理(長度：@米；顏色：＊) |
1 |
| ◆ |
"@"為客戶所需之特殊長度。"*"代表客戶指定之顏色。 例：10為10公尺； 20代表20公尺 |
| ◆ |
選購顏色：正灰色(GY)、水藍色(BE)、鵝黃色(YW)、粉紅色(PJ)、大紅色(RD)、鮮橘色(OE)、艷綠色(GN) |
 Download Category 5e & Category 5 超五類及五類壹體成形跳接線 (多股線)3132KB
|
