モジュラーブーヅ 付パッチコード
(Cat.5e & Cat.5仕様)

NEX1のモジュラー付パッチコードはEIA/TIA 606仕様に基づいた独自のデザインです。 パッチパネルから引き抜き時にラッチの曲げと接触不良を防ぎます。また、クロストーク(漏話) を減少させます。

◆ 特長

  • TIA/EIA TSB36A, T568-AのCategory 5e/Category 5仕様に基づきます
  • 100/1,000Mbpsの伝送スピードの動作が確認済です
  • 4ペア(7×32AWG撚線)ケーブル, PVC被覆、RJ-45 のモジュラージャックとなります
  • ラッチは絡み防止/容易な引き抜きに対応し、繰り返しの作業や変更の時間を短縮します
  • 24AWG撚り線ケーブルです (7X32AWG)
  • 特注長/ケーブル色の対応可能です
  • 標準EIA/TIA 568A、568B ピンアサインメントです
アプリケーション
  • 1,000 Mbps ATM
  • 622 Mbps ATM
  • 155 Mbps ATM
  • 100Mbps TP-PMD
  • 100VG-anyLAN
  • 100Mbps Fast Ethernet (IEEE 802.3u)
  • 100Mbps CDDI
  • 10Mbps Ethernet (IEEE 802.3)
  • 4Mbps & 16Mbps Token-Ring (IEEE 802.5)
  • ISDN
  • アナログ回線

仕様
  • 難燃性 (FR-PVC) ケーブル
  • ケーブル: 4ペアの撚り線
  • 7×32AWG構造
  • フード部: 一体化、熱融着プラスチック製
  • コネクター部: RJ-45
  • 抜差し耐久：最低1,000回
  • プラグ引張抵抗力：最低16 kg.

電気特性
  • インピーダンス: 100 Ω± 15%
  • 最大抵抗不均衡: 5%
  • 最大相互キャパシタンス5.6nf/100 m.
  • 最大キャパシタンス不均衡：330pf/100 m.
  • 最大遅延スキュー: 45ns/100 m.
  • 一般伝達速度率: 66%.
  • 最大直流抵抗: : 9.38 Ω /100 m. (20℃において)

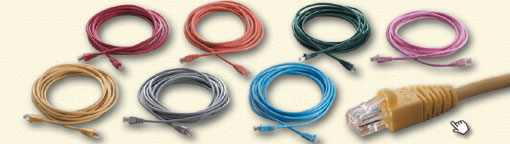

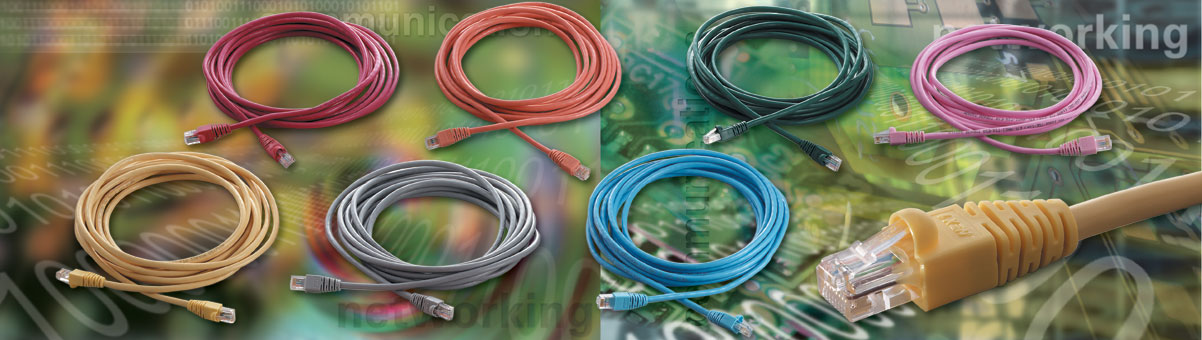

◆ カラーオプション: グレイ(GY)、水色(BE)、黄色(YW)、
　　　　　　　　　　ピンク(PK)、赤色(RD)、
　　　　　　　　　　オレンジ(OE)、 緑色(GN)

◆ Category 5 Patch Cord

品番 明細 梱包数
NPCe-1-BE 水色CAT5e仕様パッチコード、一体化・熱融着ブーツ両端付(長さ: 1 m.)
1
NPCe-2-BE 水色CAT5e仕様パッチコード、 一体化・熱融着ブーツ両端付(長さ: 2 m.)
1
NPCe-3-BE 水色CAT5e仕様パッチコード、 一体化・熱融着ブーツ両端付(長さ: 3 m.)
1
NPCe-5-BE 水色CAT5e仕様パッチコード、 一体化・熱融着ブーツ両端付(長さ: 5 m.)
1
NPCe-10-BE 水色CAT5e仕様パッチコード、 一体化・熱融着ブーツ両端付(長さ:10 m.)
1
NPCe-15-BE 水色CAT5e仕様パッチコード、一体化・熱融着ブーツ両端付(長さ:15 m.)
1
NPCe-@-＊ CAT5e仕様パッチコード、一体化・熱融着ブーツ両端付(長さ: @ m. 色：*)
1
NPC1-BE 水色 CAT5仕様パッチコード、一体化・ 熱融着ブーツ両端付 (長さ: 1 m.)
1
NPC2-BE 水色 CAT5仕様パッチコード、一体化・熱融着ブーツ両端付(長さ: 2 m.)
1
NPC3-BE 水色 CAT5仕様パッチコード、一体化・熱融着ブーツ両端付(長さ: 3 m.)
1
NPC5-BE 水色 CAT5仕様パッチコード、一体化・熱融着ブーツ 両端付(長さ: 5 m.)
1
NPC10-BE 水色 CAT5仕様パッチコード、一体化・熱融着ブーツ両端付(長さ:10 m.)
1
NPC15-BE 水色 CAT5仕様パッチコード、一体化・熱融着ブーツ両端付(長さ:15 m.)
1
NPC@-＊ CAT5仕様パッチコード、一体化・熱融着ブーツ両端付(長さ: @ m. 色：*)
1


◆ "@" 特注長(ご指定長)を表します。
　"＊" 特注色(ご指定色)を表します。
