跳接线



NEX1独树一格、高柔软度设计的跳接线，与 EIA/TIA 606 标准完全相容。其一体成形之热冲胶、及永不断裂之卡榫，大幅提升安装精准度及传输品质。

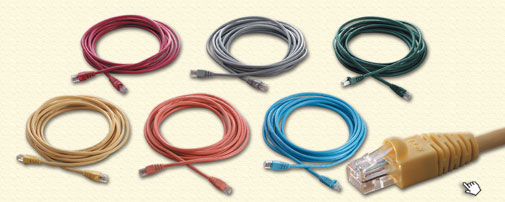

path-cord-with-molded-boots

◆ 特徵∶

  • 与TIA/EIA TSB36A, T568-A相容，符合五类规格
  • 超越100Mbps 的传输速率
  • 完全采用4对多股线 (7 x 32AWG)；日本制RJ-45 接头；覆以超强度PVC外被
  • 胶套部分以盖子保护，以防止与邻近线纠缠打结；NEX1永不断裂之塑胶卡榫，提供不限次数之差拔动作；并确保跳接迅速，变更容易之使用环境
  • 线材之结构，为24AWG UTP多股线 (7 x 32AWG)
  • 根据使用环境及客户规划，可提供各式各样的长度及颜色，以符合区域划分及个人需求
  • 可选择EIA/TIA 568A 或568B 配线方式
  • 依客户指定之长度及颜色，接受订制，且交期迅速
使用环境
  • 622 Mbps ATM
  • 155 Mbps ATM
  • 100 Mbps TP-PMD
  • 100 VG-anyLAN
  • 100 Mbps Fast Ethernet (IEEE 802.3u)
  • 100 Mbps CDDI
  • 10 Mbps Ethernet (IEEE 802.3)
  • 4 Mbps & 16 Mbps Token-Ring (IEEE 802.5)
  • ISDN
  • Analog voice

硬体规格
  • 线材部分∶FR-PVC滞燃材质
  • 线材种类: 4对多股线
  • 7 x 32AWG导体规格
  • 胶套部分: 一体成形、热冲胶处理方式
  • 接头: 日本制RJ-45
  • 插拔次数∶1,000 次以上 (最少)
  • 接头承受力∶30 磅 (最小)

电气规格
  • 阻抗∶100 ±15 Ω
  • 近端串音∶36dB@100 MHz
  • 阻抗∶45 Ω/1,000ft.(304.8m)
  • 衰减∶0.81dB/100MHz 在10 ft.(3m)
  • 相互容忍值∶17nf/1,000 ft.最大
  • 直流阻抗∶最大 28.6 Ω/100 ft. 在 20 ℃之下
  • 使用温度∶-20 ℃ ~ +75 ℃ (摄氏)

◆ 颜色: 红、黄、橘、绿、蓝、灰

◆ Category 5 五类跳接线

产品编号
产品明细
标准包装
NPC1-BE 蓝色Category 5 五类跳接线；两端热冲胶处理(长度∶1米)
1
NPC2-BE 蓝色Category 5 五类跳接线；两端热冲胶处理(长度∶2米)
1
NPC3-BE 蓝色Category 5 五类跳接线；两端热冲胶处理(长度∶3米)
1
NPC5-BE 蓝色Category 5 五类跳接线；两端热冲胶处理(长度∶5米)
1
NPC10-BE 蓝色Category 5 五类跳接线；两端热冲胶处理(长度∶10米)
1
NPC15-BE 蓝色Category 5 五类跳接线；两端热冲胶处理(长度∶15米)
1
NPC1-GY 灰色Category 5 五类跳接线；两端热冲胶处理(长度∶1米)
1
NPC2-GY 灰色Category 5 五类跳接线；两端热冲胶处理(长度∶2米)
1
NPC3-GY 灰色Category 5 五类跳接线；两端热冲胶处理(长度∶3米)
1
NPC5-GY 灰色Category 5 五类跳接线；两端热冲胶处理(长度∶5米)
1
NPC10-GY 灰色Category 5 五类跳接线；两端热冲胶处理(长度∶10米)
1
NPC15-GY 灰色Category 5 五类跳接线；两端热冲胶处理(长度∶15米)
1
NPC@-＊ Category 5 五类跳接线；两端热冲胶处理(长度∶@米；颜色∶＊)
1

◆ "@" 为客户所需之特殊长度。 "＊" 代表客户指定之颜色。例∶10 为10公尺； 20代表20公尺
