傳統電子通訊櫃
(Typical Telecommunication Closet)
- 只能由外面開啟的帶鎖之門。最少尺寸36" x 72"。
- 機房電源(Equipment power)
- 電源插座(Power bar)
- 19"設備架(19" equipment rack)
- 儀器電源(Instrument power)
- 39"走道維修裝設(39" aisle equipment repair & install)
- 天花板日光燈架子(Ceiling fluorescent fixture)
- 3/4"合板牆(3/4" plywood backboard)
- 天花板梯子架(Ceiling level ladder rack)
- 最少3個4"的sleeves(Three 4" sleeves) minimum
- 至辦公室的配線設施(Distribution facilities to offices)
- 櫃子相互連接線管防火點(Closet interconnecting conduit) (fire stopped)
- 最少4"內部直徑
- 上昇器Sleeve (Riser Sleeve)

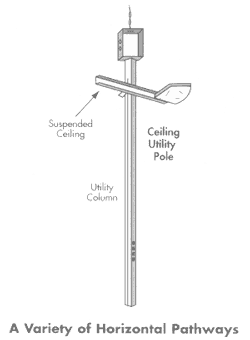

水平架設通路(Horizontal Pathways)：
水平架設通路，將通訊櫃子，延伸到工作區域。以下有數種常見的水平架設通路作法，以供選擇。哪一種為最理想的方式，則留給設計師作決定。
最通常的作法，是沿著通信櫃在天花板上，使用J形鉤，一旦到達工作區域，便順著內牆、快速通路(raceways)、或者是牆壁內部的管子下來，然後在資訊出口(information outlet; I/O)終止。其它的作法如下：
地板下之導管(Underfloor Duct)：在厚度超過2.5吋的水泥地板之中，嵌入一層或是兩層的正方形導管。
等高導管(Flushduct)：在厚度超過1英吋的水泥地板之中，嵌入一層與地板齊高的正方形導管。
多頻道的快速通路(Multichannel Raceways)：在厚度超過3英吋的強化水泥地板之中，嵌入能夠分別引導電子通訊、及電源線的蜂巢式快速通路(cellular raceways)導管。
蜂巢式地板(Cellular Floor)：在空心或是由鋼線劃分組成的水泥地板之中，加入導管，以熱導管連接，由地板的正確角度，安排至通訊櫃。
壕溝式導管(Trenchduct)：當在鋪設地板的水泥的同時，便同時作一條與地面等高的導管。其要件為寬敞及堅固；上半部平坦、偶爾有間隔、及從頭至尾都以鐵殼覆蓋的壕溝。
可掀式地板(Access Floor)：大部份是用在電腦室及機房，是一片片由鐵架支撐的模組化地板。
Plenum天花板：將整捆的線材，懸空於空心的天花板之上，然後穿過內牆、或是沿著牆壁的支柱，擴散到達底層。
線管(Conduit)：當出口(outlet)的位置，是永久性，或者是設備密度不高；及將來不需要更換時，才有必要考慮到使用線管。
線盤(Cable Trays)：選擇性包括：頻道盤(channel tray)、梯盤(ladder tray)、堅固的底盤、通風及線路(wireway)。
周邊架設通路(Perimeter Pathways)：選擇性包括：表面快速通路(surface raceway)、凹狀模具式多頻道(recessed, molding and multichannel)，以便分別載送電源、及燈光線路。
計算公式：基本上，測量水平架設通路。每100平方英呎的工作空間，便提供1平方英吋的交叉區(cross-section area)。依此類推。
注意：如果在任何受限通路的地方，有超過兩個90度的轉彎；一個180度迴轉、或是有超過100英呎的長度，就需要一個可拉式連結盒子(pull box, splice box)、或是轉折點(pulling point)。
電源(Power)
電子通訊(Telcom)
周邊架設通路(Perimeter pathway)
模組辦公室通路(Modular Office Path)
電磁波干擾(Electromagnetic Interference)：
除非有妥善隔離、或者是接地，否則聲音及電子通訊的電纜線，不能夠平行的在附近並行。即使是短距離的並行也要避免。對於低電壓的通訊線、或者超過2kVA的電源線，則至少要遠離任何的日光燈裝置，5英吋的距離；對於超過5kVA的電源線，則要有24英吋以上的間隔。
大致上來說，通訊線應該走分開的路線，或者是距離電源線幾英呎的距離。同樣的，通訊線應該遠離大型馬達、發電機、熱能導管、電焊機X-光設備、以及無線電波、微波或雷達電波發射源。
防火(Firestops)：
附錄A，有針對許多不同的包裹方式作討論，以便當火侵入線材時，可以重建結構。這一部份主要是討論，被動性的機械系統(passive mechanical systems)、及如油灰(putty)、caulk、水泥(cements)、通風紙或通風條(intumescent sheets or strips)、矽膠泡沫(silicone foams)及預鑄型防火枕(pre-manufactured pillows)等的非機械性系統(non-mechanical systems)。
最常被使用的方法，便是將空隙，塞滿陶瓷礦物絲(ceramic/mineral wool)；及將兩旁，塗滿防火的油灰(fire resistant putty)。如欲諮詢詳細資料，請設計師參考UL的NFPA, ASTM及NEC規格書。
防火油灰或是caulk(Firestopping putty or caulk)
金屬線管sleeve或電纜(Metallic conduit sleeve or cable)
陶瓷纖維或是礦物絲(Ceramic fiber or mineral wool)
牆壁組合(Wall assembly)
一般防火的切面圖(Cutaway of Typical Firestop)
