大樓之間主幹線的架設通路
(Intrabuilding Backbone Pathways):
在一棟大樓裡面,大樓之間主幹線的架設、通路貫穿切入點、(entrance facilities)、機房(equipment room),以及通訊櫃(telecommunication closet)。每一層樓的通訊櫃,應垂直的堆疊在一起,而且在使用面積,小於50,000英呎的大樓,每一層樓都要有少三個,4英吋的導管口(貫穿地板的管子)。
這些導管口,可以以4" x 12"的孔代替。防火措施也必須具備。如果這些櫃子,沒有垂直的對齊擺設,則便需要4英吋的水平導管,這個水平導管,不能有超過兩個90度的彎曲。
最好水泥牆裡面,有拉繩裝置,以利線材的佈置。填充物,最好不要超過兩條電纜線的40%。

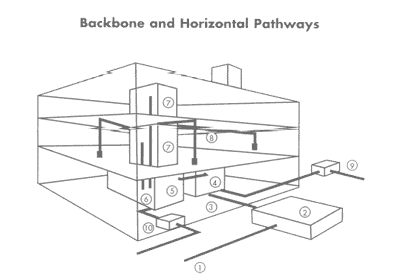

主幹線及水平架設通路(Backbone and Horizontal Pathways):
- 通訊線管(Telco conduit)
- 通訊保養出入口(Telco Manhole)
- 切入線管(Entrance Conduit)
- 通訊切入設施(Telco Entrance Facility)
- 通訊機房(Telco Equipment Room)
- 垂直主幹線(Vertical Backbone)
- 通訊櫃子(Telcom Closet)
- 水平電纜(Horizontal Cabling)
- 大樓間之主幹線(Interbuilding Backbone)
- 電源入口設施(Electrical Entrance Facility)
電子通訊櫃(Telecommunication Closet):
電子通訊櫃的功能,是連結每一層樓的主幹線、和水平架設通路。其裡面包含:聲音及資料的通訊設備、終端區域及線材轉接。
如果工作區域,超過300英呎、或是樓層面積、超過10,000英呎,則每一層樓,電子通訊櫃的數目,便要多於一個。對於每10,000平方英呎的區域,建議的通訊10' x 11'。
電源、燈光、空調及人員管制,皆為常識。機房的要求如下:合板終端區左邊,最少要有三個,4英吋防火的主幹線管(firestopped backbone sleeves)。理想的位置,在靠近門附近。此外,建議裝設一個滅火器。
