TS520航空站網路健置整合式佈線系統(一)

TS521 一般通則

(1) 設計需求

1. 應適合不斷發展的網路技術，可支援數據、語音、多媒體、及各種控制信號傳輸。
2. 保留擴充量，以滿足至2010年，機場擴充需求。
3. 資訊主幹佈線，採單模光纜而水平佈線，採屏蔽式佈線系統。
4. 除纜線外，其它佈線設備，應採用模組化設計，以便今後管理與使用。
5. 纜線需俱備防火、阻燃的特性。
6. 設備、纜線及配線架等，應有永久易識別的標示。

(2) 依循法規及標準

1. 管道施工標準，於室內部份，應依照經濟部頒佈之，屋內線路裝置規則」；於室外部份，應依照於經濟部頒佈之，「屋外線路裝置規則
2. 商用樓通信建築佈線應依照EIA/TIA 568A「Commercial Building Telecommunication Wiring Standard」國際標準。
3. 商用樓通信通道和空間應依照ANSI/TIA/EIA 569A「Commercial Building Standard For Telecommunication Pathway and Spaces」國際標準。
4. 用戶建築通用佈線系統應依照ISO/IEC 11801「Generic cabling for customer premises cabling」國際標準。
5. 接地Grounding應依照 ANSI/TIA/EIA-607國際標準
6. 通用佈線系統應依照 Generic EN50173「performance requirements for generic cabling schemes」歐洲標準。
7. 電磁相容EN 55022/Class B
8. 煙指數IEC 1034
9. 無滷素標準IEC 745
10. 電纜阻燃標準IEC 332-3C
11. 非屏蔽雙絞線系統，現場傳輸性能測試，應依照TSB 67「Transmission performance specification for field testing of UTP cabling」規範。

(3) 電擊保護

所有與屋外電纜連接之配線架，均須加裝避雷器、或經業主核可之適當裝置。以防止可能由電力線、通訊線或其他暴露於外之電纜引導雷擊，而受到傷害。

TS522 整合式佈線系統架構與組成

(1) 本整合式佈線系統，主要架構與組成：

可分為下列子系統:

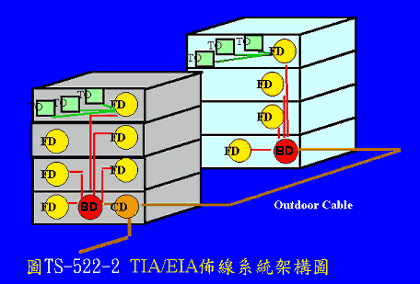

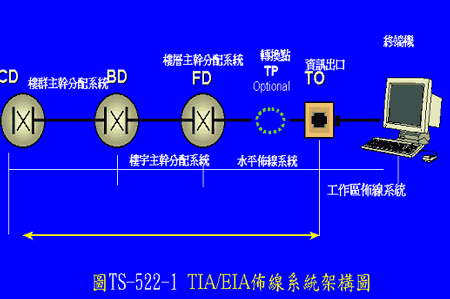

1. 群樓 (Campus Backbone) 主幹配線系統 (請參考圖TS-522-1, TS-522-2
2. 大樓 (Building Backbone) 主幹配線系統 (請參考圖TS-522-1, TS-522-2)


3. 樓層分配 (Floor distribution) 系統 (請參考圖TS-522-1, TS-522-2)

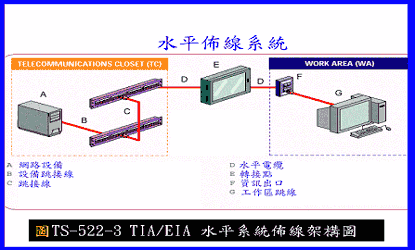

4. 水平配線系統 (請參考圖TS-522-3)
5. 工作區配線系統 (請參考圖TS-522-3)
