TS520航空站網路健置整合式佈線系統(二)

(2) 系統組成之主要元件：

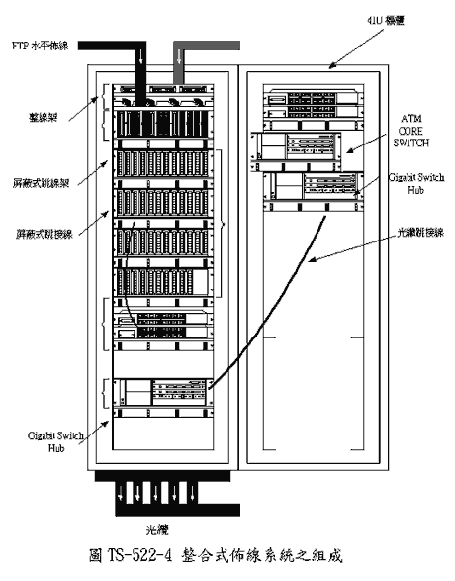

　 含網路配線機櫃41 U RACK、壁掛式機箱10U RACK、光終端箱、室內單/多模光纜、 屏蔽式銅纜、模組化跳線面板、整線架、纜跳接線、屏蔽式跳接線、及屏蔽式資訊出口等。請參考圖TS-522-4整合式佈線系統之組成。

　 台北航空站，整合式佈線系統，光纜主幹組，雙環式佈線架構，以24C單模光纜，連接ATM（非同步傳輸）主幹交換器，構成第一層光纜主幹。主幹備援方式，為雙環狀（RING）方式；若需安裝遠端Gigabit Ethernet Switch，則需以ATM（非同步傳輸）主幹交換器，為中心佈放12C（含）以上之單模光纜，至各樓層之壁掛式機櫃，與遠端Gigabit Switch相連接，構成第二層光纜主幹。 第二層光纜主幹備援方式，可在光終端箱處，以跳接方式達成。 水平佈線系統，則以網路配線機櫃、及掛式機櫃為中心，佈放屏蔽式銅線至資訊出口。

　 針對台北航空站之實際需求，設計整個佈線系統，包含光纜垂直光纜、主幹系統、樓層分配系統、水平佈線子系統、及工作區子系統。

光纜、主幹系統、樓層分配系統、水平佈線子系統、及工作區子系統。

(3) 垂直光纜主幹系統

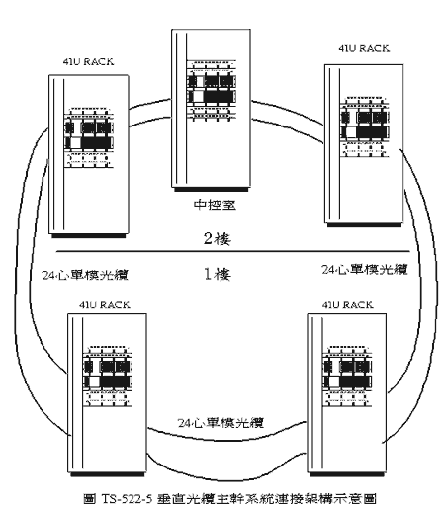

　 台北航空站大樓，垂直光纜主幹系統，連接航站之ATM (非同步傳輸)主幹交換器，傳輸速率，初期建置容量為2.4Gbps。但為考量，未來寬頻網路需求，故未來需能擴充至10；佈放之單模光纜，使用心數為24心（含）以上，佈放位置及方式，參考圖TS522-5，垂直光纜主幹系統，連接架構示意圖。垂直光纜主幹路徑備援方式，為將ATM (非同步傳輸)主幹交換器，放置於不同位置，再以光纜以雙環狀（RING）方式，連接互相備援。
