貳、區域網路使用的硬體

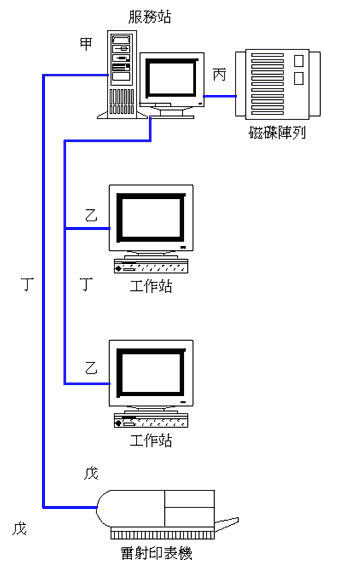

一、區域網路的組成：大概可分成幾個部分，請參考下圖

上圖是一個簡易但標準的小型網路，說明如下：

1. 服務站 (甲)：一個網路至少有一個、或一個以上之服務站。服務站亦可分成兩種：
   A. 檔案服務站：將資料放在此處，再透過網路線，分給各工作站使用。
   B. 印表服務站：將要列印的報表集中於此，依序列印出來。


2. 工作站 (乙)：使用者實際操作的電腦。
3. 高容量硬碟 (丙)：儲存整個網路資料。
4. 傳輸線路 (丁)：負責連接整個網路。
5. 網路印表機 (戊)：負責網路的印表需求。
6. 網路介面卡：連接線路與電腦。以上圖來說，就必須有三片網路介面卡。

下面請看我們詳細分析。

二、檔案服務站(File Server)

1. 為網路的心臟，網路作業系統裝設於此，負責整個網路資源的分配、與資料的儲存，因此必須具備一些硬體能力，以發揮其特性。如下所列：
   (1) 微處理機 (CPU) 採用Pentium III，與相容的軟體系統。
   (2) 高性能的硬碟控制卡。
   (3) 容量大、穩定、與存取時間短的硬碟機。
   (4) 性能好、速度快之網路介面卡。
   (5) 足夠的記憶體 (RAM)，以提供更強的處理能力。一般至少要有，96MB之記憶體才算合格。此外硬碟越大最好能增加記憶體，128MB算是標準配備。
   (6) 具有良好的擴充能力。一般電腦的擴充槽，約為7~8個，越多越好。


2. 由於整個網路的重點，皆在檔案服務站，因此最好能配備，硬體容錯能力。

   可概略分成四種：

   (1) 重覆之目錄處理。當目錄區損壞時，可能造成資料遺失，此時便可透過此種方式補救。
   (2) 雙硬碟配置。任何一個硬碟損壞時，由另一個硬碟將資料收回，不會造成作業之耽誤。但仍有中斷之虞，就是當硬碟控制卡損壞時，此時可能就要採第三種作法。
   (3) 雙硬碟組配置。兩組儲存裝置任一組損壞時，馬上由另一組接替，如此更能保障，資料的安全。
   (4) 雙檔案服務站配置。兩台檔案服務站同時作業，一台當機，另一台立即接管。達到不中斷的效果。

三、工作站 (Work Station )

　 使用者操作的機器，Pentium III即可。如果要作特殊用途，則又另當別論。例如要作排版、繪圖時，就可能需要特殊的裝備。

四、高容量硬碟組 (Hard Disk and Controller )

1. 由於網路可以共用硬碟資源，所以將資料集中儲存，不需要在每台工作站，重覆存放。最明顯的例子，就是中文系統，硬碟空間佔得大，如果將中文系統，放在檔案服務站內，節省的空間將很可觀。


2. 既然資料是，放在檔案服務站的硬碟內，自然它的負荷就重，所以必須搭配比較好的硬碟控制卡。此外，硬碟本身，也必須要讀寫資料快才可以。衡量硬碟讀寫速度的是硬碟的" 平均收尋時間"，若要作為檔案服務站的硬碟，要有２０毫秒以下比較好，當然如果能更短最好。


3. 影響讀寫時間的，不只有硬碟，硬碟控制卡也很重要。因為資料經過控制卡，才傳入電腦，因此傳輸資料的" 資料通道 " (匯流排) 要越寬越好。目前市場上，以16位元為大宗，但仍有8位元控制卡，此處要特別注意。

五、傳輸線路 ( Cable )

1. 傳輸線路的材質，可分成三類，如下表所示：


   線路種類	傳輸速率	中繼器距離
   雙絞線(Twist Pair)	4-16Mbps	2-10km
   同軸電纜(Coaxial Cable)	100Mbps	1-10km
   光 纖( Fiber Optic)	200-1Gbps	10-100km


   (1) 雙絞線：是由兩條互相糾結在一起的導線所構成的。過去傳輸線路常用它，但目前多為同軸電纜取代了。不過依1989年，最新發表的網路硬體標準 (IEEE 802.3) ，雙絞線已納入標準，為目前網路市場主要傳輸線材。

   (2) 同軸電纜：是由一支在中心的銅導線，上面包含了一層絕緣體，絕緣體外面，又被一層網狀導體所包圍，最外層再以絕緣體包覆。所受的電氣干擾，比雙絞線小。

   (3) 光 纖：是由一條極細的玻璃柱，稱為軸芯，再外包一層玻璃，稱為被覆層。資料傳輸時，將資料轉換成光線，以光的型態進行傳輸，所以資料不受電氣干擾，衰減率也低，是未來網路傳輸線材的主流。目前因價位太高，僅用於長程高速網路。


2. 三種傳輸線材中，雙絞線最便宜，目前大量用於電話線路與網路；同軸電纜穩定性佳，是目前用於區域網路，最多的線材；而光纖較適於點對點式通訊，尚無法與同軸電纜相抗衡。

六、網路介面卡

　 網路介面卡，是連接網路與電腦的組件，影響資料處理的速度。不同之網路架構，與不同的網路系統，必須使用不同的介面卡，但如同硬碟控制卡一樣，有資料通道，而現有8位元、16位元、32位元之區別，可依不同狀況，配置不同之網路介面卡。例如：檔案服務站，可搭配32位元之網路介面卡，工作站則可使用16位元之網路介面卡。

七、網路拓樸 (Topologies)

1. 所謂拓樸，就是組態，也就是組合起來的形狀。這裡指的是，各工作站與服務站連起來的形態。拓樸的優劣，會影響網路的效率。常用的有四種：

   (1) 樹狀 (Tree)
   (2) 匯流排 ( Bus )
   (3) 星狀 ( Star)
   (4) 環狀 ( Ring )

2. 各種拓樸各有優缺點，列表如下：

   拓樸種類	優點	缺點
   樹狀Tree	控制簡單，有一個集中點，可統一管理、與處理錯誤。	會有瓶頸問題，如果最頂的那台當機，整個網路就完了。
   匯流排 Bus	允許每一個節點，接收每一筆資料，控制網路交通比較容易。	只有一條通道，如果損壞，會導致整個網路停頓，網路中，某一個節點損壞，不容易找出。
   星狀Star	控制最容易，資料流向很簡單。	同樣有瓶頸問題，一般用在，迷你級機器較多。
   環狀Ring	資料像環狀一樣，單方向流動，沒有瓶頸，邏輯也單純。	只有一條通道，如果任一點出問題，仍然會失去網路。




八、ARCNET 與ETHERNET(THIN)

　 使用不同規格之同軸電纜，硬體控制方法不同，是同軸電纜內的兩大門派，近來由於速度與價位影響，大多由ETHERNET主導市場。

請看下表之比較：
