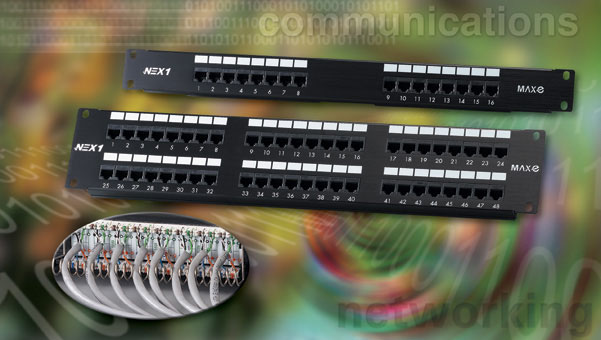

Category 5e (Enhanced)跳接面板(16、48埠)


NEX1的跳接面板，採超硬度壓鑄鋁合金，一體成形。電鍍部分，以精密髮線紋處理，兼具實用與美觀。最適於高速語音、影像、與資料傳輸之網路環境。

Category 5e (Enhanced)跳接面板(16、48埠)

◆ 特徵：

  • 附專利背面彈簧，在避免出線角度過於彎曲的同時，兼具理線功能
  • 高精密度電路版設計
  • 安裝在標準19”英吋機櫃
  • 彈性化設計 (1U單位，可容納16 埠；或2U單位，可容納48埠)
  • IDC設計，與標準110打線工具完全相容
  • 壓接後每對線之對絞距離，均保持在1/2"(12.7mm)之內，符合Category 5e的安裝規範
  • 高硬度、壓鑄鋁合金一體成形，表面以精密髮線紋處理
  • 面板背部，一對一彩色線位標示 (T568A及T568B)
使用環境
  • 1,000 Mbps Gigabit Ethernet (IEEE 802.3Z)
  • 622 Mbps ATM
  • 155 Mbps ATM
  • 100 VG-anyLAN (IEEE 802.12)
  • 100 Mbps TP-PMD
  • 100 Mbps Fast Ethernet (IEEE 802.3u)
  • 100 Mbps CDDI
  • 10 Mbps Ethernet (IEEE 802.3)
  • 4 Mbps & 16 Mbps Token-Ring (IEEE 802.5)
  • ISDN
  • Analog voice

硬體規格
  • 高密度1U (2U)、19"英吋， RMS 標準機架設計(16、24、 48埠)，符合EIA-310-D規格
  • 端子部分，採用UL-94V-0，耐衝擊、滯燃性ABS塑鋼素材
  • 壓接容易，且對絞之長度，均維持在1/2"規範之內(12.7 mm)，符合Category 5e的安裝規範
  • 接觸針材質為鈹銅：以100 -μ鎳為底層、覆上純50 -μ 鍍金處理
  • 插拔次數：1,000次(最少) / I.D.C. 250次(最少)
  • 與接頭接觸力：100 g.
  • 與IDC (Insulation Displacement Connector) 22~26AWG 線徑相容
  • 接頭承受力：16公斤(最少)
  • 使用溫度： -40℃ ~ +68℃ (攝氏)
  • FCC Part 68, UL® 認證

電氣規格
  • 絕緣阻抗：500M.Ω
  • 接觸阻抗：20M.Ω
  • 電流功率：1.5 Amps
  • 直流阻抗：Max. 0.1 Ω
  • 電介值承受功率：1,000VAC RMS @60Hz/1 min

◆ 尺寸:

埠數(Ports)
尺寸
線位標示
16
4.6 cm(高)x 48.3 cm(長) x 4.1 cm(深) (1.8" x 19" x 1.6")
568B
568A
48
9.2 cm(高)x 48.3 cm(長) x 4.1 cm(深) (3.6" x 19" x 1.6")
568B
568A

◆ Category 5e跳線面板(16、48埠)
產品編號 產品明細 標準包裝
NPP-16 16 埠Category 5e (Enhanced)超五類跳接面板。採用超硬度壓鑄鋁合金，一體成形。電鍍部分，以精密髮線紋處理。
1
NPP-48

48 埠Category 5e (Enhanced)超五類跳接面板。採用超硬度壓鑄鋁合金，一體成形。電鍍部分，以精密髮線紋處理。
1
