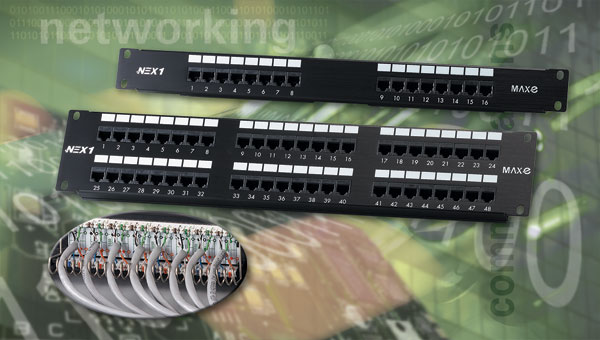

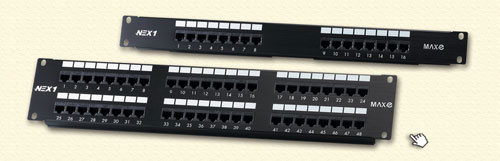

Cat. 5eパッチパネル (16, 48ポート)

NEX1のパッチパネルは頑強でエッジに丸みのあるアノード処理をしたアルミニウム製です。音声、データの高速通信が可能です。

◆ 特長

  • 背面の特許スプリングが配線をすっきりと維持します
  • 基板は高密度に配列されています
  • 標準　EIA-19インチラックに搭載可能です
  • フレキシブルな設計 (1U/16ポート、2U/48ポート)です
  • 標準110型端子と工具互換性があります
  • 圧着される撚り戻しを1/2インチ(12.7mm)以内に保ちます
  • 頑強でエッジに丸みのあるアノード処理済のアルミニウム製です
  • T568AとT568Bの色分け配線が可能です
アプリケーション
  • 1,000Mbps Gigabit Ethernet (IEEE 802.3Z)
  • 622 Mbps ATM
  • 155 Mbps ATM
  • 100VG-anyLAN (IEEE 802.12)
  • 100Mbps TP-PMD
  • 100Mbps Fast Ethernet (IEEE 802.3u)
  • 100Mbps CDDI
  • 10Mbps Ethernet (IEEE 802.3)
  • 4Mbps & 16Mbps Token-Ring (IEEE 802.5)
  • ISDN
  • アナログ回線

仕様
  • 標準19インチラックにおいて1U/2Uに16/48ポート、搭載、EIA-310-D 仕様適合
  • UL-94V-0耐衝撃性に適合,難燃性のABS素材
  • 撚り戻し 1/2インチ(12.7mm)以内
  • ベリリウム銅表面：100-μ ニッケル層に50-μ金メッキ
  • 抜差し耐久：最低1,000回 / I.D.C. 最低250回
  • プラグとジャックの接合力：100 g.
  • IDC 22〜26 AWG
  • プラグ保持力：最低16 kg.
  • 動作気温：-40℃ 〜 +68℃
  • FCC Part 68, UL 認定

電気特性
  • 絶縁抵抗：500M.Ω
  • 接触抵抗：20M.Ω
  • 電流：1.5 Amps
  • 直流抵抗：0.1Ω（最大）
  • 誘電抵抗電圧：1,000VAC RMS @60Hz/1（最低）

◆ 寸法:

ポート数
寸法
 配線
16
4.6 cm (高さ) x 48.3 cm (幅) x 4.1 cm (奥行)
568B 568A
48
9.2 cm (高さ) x 48.3 cm (幅) x 4.1 cm (奥行)
568B 568A

◆ Category 5e Patch Panel

品番
明細
梱包数
NPP-16
16口Cat 5eパッチパネル：頑強で角の丸いアノード処理済のアルミニウム製
1
NPP-48
48口Cat 5eパッチパネルは：頑強で角の丸いアノード処理済のアルミニウム製
1
