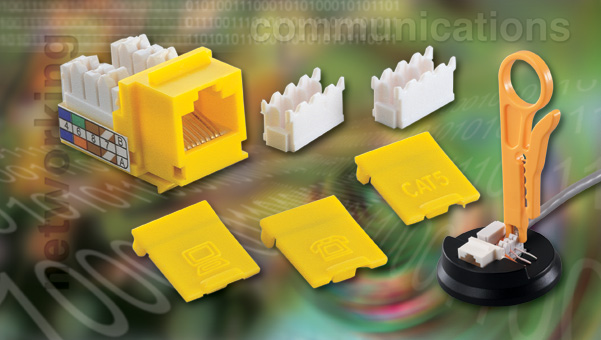

NEX1的Category 5e Keystone超五類資訊插座，率先採用無PC板之先進設計。其零故障品質，超越 ANSI/EIA/TIA 568A (TSB-40A)；ISO/IEC 11801的接頭規範。在任何網路環境下，提供極穩定、超高 速的傳輸品質。
◆ 特徵：
- 打線容易、輕薄短小設計
- 超越NEXT TIA/EIA 568-A Category 5e的測試標準
- 打線作業完成之後，每對線之對絞距離，均保持在1/2” (12.7mm)之內。符合Category 5e的安裝規範
- 提供7種標準顏色，方便區域部門劃分、或配合安裝環境 所需做識別
- 符合任何標準式Keystone插孔介面
- 高密度排列設計，在同一空間內，可排列更多插座
- 接觸針為鈹銅素材，以確保最高品質之導通特性
- IDC打線方式，省去撥除每一條線之繁雜程序
- 標準Insulation displacement contacts (IDC) 端子設計，確保最高品質、最穩定的導通接觸
- 最低差拔次數，可達250次以上
◆ Category 5e超五類資訊插座
|
產品明細 |
標準包裝 |
NKSJ-WE
NKSJ-BK
NKSJ-RD
NKSJ-YW
NKSJ-GN
NKSJ-BE
NKSJ-OE |
標準型Keystone 資訊插座，適用於各式的資訊盒、嵌入式面板、及跳接線。側面附T568A 及T568B 彩色色碼及線位圖表。 |
1
1
1
1
1
1
1 |
| NKSJ-S |
專用打線架 |
1 |
| 使用環境 |
- 1,000 Mbps Gigabit Ethernet (IEEE 802.3Z)
- 622 Mbps ATM
- 155 Mbps ATM
- 100 Mbps TP-PMD
- 100 Mbps Fast Ethernet (IEEE 802.3u)
- 100 Mbps CDDI
- 10 Mbps Ethernet (IEEE 802.3)
- 4 Mbps & 16 Mbps Token-Ring (IEEE 802.5)
- ISDN
- Analog voice
|
| 硬體規格 |
- 採用UL-94V 耐震、抗摔、滯燃性ABS塑鋼材質
- 接觸針材質為鈹銅：以100-μ鎳為底層、覆上純50-μ鍍金處理
- 插拔壽命：1,000次(最少) / I.D.C. 部分250 次(最少)
- 接觸針與接頭接觸力：100 g.
- 相容線徑：IDC (Insulation Displacement Connector) 22~26 AWG wires
- 接頭承受力：17 公斤(最小)
- 接觸針彈性設計，與接頭完全密和
- 內附防塵蓋，隔絕塵埃及濕氣
- FCC Part 68, UL 認證
|
| 電氣規格 |
- 絕緣阻抗：500M.Ω
- 接觸阻抗：20M.Ω
- 電流功率：1.5 Amps
- 直流阻抗：最大0.1Ω
- 電介值承受功率：1,000VAC RMS @60Hz/1 (最少)
|
◆ Category 5e遮蔽式標準型
產品編號 |
產品明細 |
標準包裝 |
NKSJ-FTP |
Category 5e標準型遮蔽式Keystone資訊插座，適用於各式的資訊盒、 嵌入式面板、及跳接線。 |
1 |

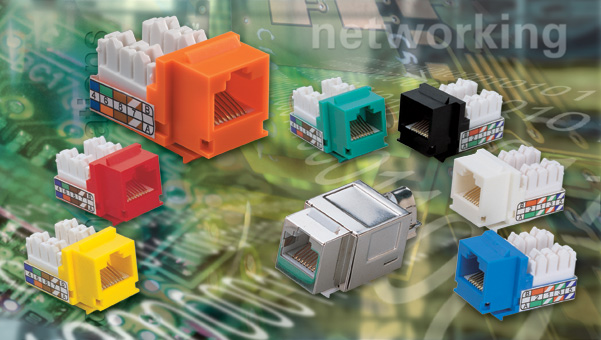

◆ 選購顏色：白(WE)、黑(BK)、紅(RD)、黃(YW)、綠(GN)、藍(BE)、橙(OE)
安裝步驟：圖示之安裝步驟，乃EIA/TIA 568B之打線標準。
