五類佈線系統以後的新選擇(三)
6類產品在那裡？
雖然6類標準制定，仍在進行，可是廠家可沒有在那裡等待。現在已經有許多廠家，發佈了6類方面的電纜、接插件及測試儀。因為市場變化很大，下面表格只是，目前所能知道的信息。
| 廠 商 |
產 品 級 別 |
 |
六類電纜 |
六類接插件 |
六類測試儀 |
| AMP |
Quantum |
Quantum |
N/A |
| Belden |
Media Twist |
|
|
| Berk-Tek |
Landmark 1000 |
|
|
| Commscope |
7504 |
|
|
| Datacom Technologies |
|
|
LANcat System 6 |
| Krone |
|
Highband jack |
|
| Leviton |
|
Cat-6 |
|
| Lucent |
Giga Speed |
Giga Speed |
|
| Microtest |
|
|
OminiScanner
|
| Nordx |
Series 2400
|
|
|
| Ortronics |
|
GigaMO Plus |
|
| 表-2 6類部份產品 |
這是一個好題目: 在還沒有標準下，這些廠家，為何能聲明其6類性能呢？大多數廠家的依據，也是這些標準的草案。但也有一些廠家，能提供一種承諾，保證在標準發佈後，其產品可以符合規格。可以確定的是，在往後的一年內，各個廠家都能將6類產品，推向市場。如同下一段裡會提到的，6類產品，確實可以為廠家，提供更好的利益，而5類則開始走下坡。
成本及市場占有率(以美國市場為參考)
在6類產品的初期，價格與性能，在市場有很大的差異。比較優良的5類產品，6類產品價格，約高出25-100%。可是一旦規格確定下來，產品種類多了的時候，這價格的差異就會變小了。
許多的廠家，會展開6類產品的說明會，作為產品宣導。但經過媒體不斷的曝光，會有更多的用戶知道6類產品。因此可預期，6類產品，會替代現有的UTP產品。

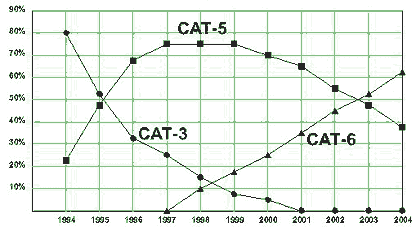

根據美國Forrest and Sullivan，對北美綜合佈線系統市場的調查研究報告，6類產品市場佔有率，會從1998年的10%，提升到2003年的52%。 6類產品會逐漸侵蝕5類的市場，而3類產品，則會在2001年早期，降1%的占有率。
6類的佈線安裝及驗收測試
從定義上，6類在電氣及機械方面，是與5類兼容的。也就是說，你可以在6類信息座，插進5類連接器。可是在6類的應用，事實不是這麼容易的。你可以將不同廠家的的5類產品，混在一起使用。而不會影響信號頻道的性能。
可是對6類產品，就不能這樣混合使用，不同廠家的產品了。如果你混用了，你僅能得到5類的性能。原因是各廠家，對於串擾扺消，都採用各家獨立的技術。因此，必須對一個系統，採用同一個廠家的產品，才能保証其6類性能。
另外，相對於5類的佈線技術，6類的佈線技術，是特別重要的。你必須嚴格遵照，廠家提供的壓接技術及步驟，否則就無法符合對串擾的要求。這不是說，6類的佈線比5類難，而是說不能馬虎。
因為上面所提的原因，對6類佈線施工的質量，必須用6類電纜測試儀檢驗，以確保其連路性能。以6類的驗收工具要求，以前的測試儀，將無法勝任這工作。表-3列出，對6類電纜測試儀的主要要求。
| 測試參數 |
新版的5類，雙向測試儀 |
6類測試指標 |
| 頻帶寬度 |
100MHz |
250MHz |
| 動態測量範圍 |
55-65db @ 100MHz |
>87db @ 100MHz |
| 回流損耗測量 |
需要 |
需要 |
| PS NEXT |
需要 |
需要 |
| EL FEXT |
需要 |
需要 |
| PS EL FEXT |
需要 |
需要 |
| PS ACR |
需要 |
需要 |
| 表-3 6類測試儀的性能要求 |
由於測試頻帶寬，必須比6類的累加功率的ACR，高出25%，因此頻帶寬，必須是250MHz。可是頻帶寬的提升，不是僅用軟體，就能將5類測試儀，升級到6類測試儀。
不僅是因為，6類電纜串擾信號太小，以至不容易測量；而且對於ELFEXT測量的難度，因此測試儀的動態量程，必須加大許多。5類在100MHz的NEXT規格，是29dB；而6類則是42dB。因此對於動態量程，就必須增加了13dB。
在測量ELFEXT時，還耍考慮線路的衰減量。以100米，會有19dB衰減量計算，6類測試儀的動態量程，就必須比5類測試儀，多了13dB+19dB，或32db的範圍。如同頻帶寬的改進，動態量程的擴充，也必須用硬体手段，不是用軟件，就可以將5類測試儀升級的。
電纜的類別(Category)與等級(Class)
|
3類C級 |
5類D級 |
5E類 |
6類E級 |
7類F級 |
| 頻帶寬 |
16MHz |
100MHz |
100MHz |
200MHz |
600MHz |
| 電纜種類 |
UTP |
UTP/FTP |
UTP/FTP |
UTP/FTP |
SSTP |
| 連接器種類 |
8芯模組 |
8芯模組 |
8芯模組 |
超級8芯模組 |
待定義 |
| 標準的現狀 |
己制定 |
己制定 |
98年第3季 |
99年第1季 |
99年第1季 |
| 鏈路價格比(5類=1) |
0.7 |
1 |
1.2 |
1.5 |
2.2 |
基本線路性能(Basic Link Performance)
|
3類 |
5類 |
5E類 |
6類 |
| 傳播延遲 |
|
<548ns |
<548ns |
<548ns |
| 延遲差異時間 |
|
<45ns |
<45ns |
<54ns |
衰減量(db)
@1MHz
@10MHz
@100MHz
@200MHz |
3.2
10.0 |
2.1
6.3
21.6 |
2.1
6.3
21.6 |
2.1
6.2
20.7
30.4 |
NEXT (db)
@1MHz
@10MHz
@100MHz
@200MHz |
40.1
24.3 |
60.0
45.5
29.3 |
64.0
49.0
32.3 |
73.5
57.8
41.9
36.9 |
PSNEXT (db)
@1MHz
@10MHz
@100MHz
@200MHz |
|
|
60.0
45.5
29.3 |
71.2
55.5
39.3
34.3 |
ELFEXT
@1MHz
@10MHz
@100MHz
@200MHz |
|
57.0
37.0
17.0 |
61.0
41.0
21.0 |
65.2
45.2
25.2
19.2 |
PSELFEXT
@1MHz
@10MHz
@100MHz
@200MHz |
|
54.4
34.4
14.4 |
58.0
38.0
18.0 |
62.2
42.2
22.2
16.2 |
回授損失 (db)
1-20MHz
20-100MHz
100-200MHz |
不要求 |
15
15-10 log (f/20) |
17
17-7 1og(f/20) |
19
19-10 1og(f/20)
19-10 1og(f/20) |
信號性能(Channel Performance)
|
3類/C級 |
5類/D級 |
5E類 |
6類/E級 |
| 傳播延遲 |
|
<548 ns |
<548 ns |
<548 ns |
| 延遲差異時間 |
|
<45 ns |
<45 ns |
<54 ns |
衰減量(db)
@1M Hz
@10M Hz
@100M Hz
@200M Hz |
4.2
11.5 |
2.5
7.0
24.0 |
2.1
6.3
21.6 |
2.2
6.4
21.6
31.8 |
NEXT (db)
@1M Hz
@10M Hz
@100M Hz
@200M Hz |
39.1
22.7 |
60.3
44.0
27.1 |
63.0
47.0
30.0 |
72.7
56.6
39.9
34.8 |
PSNEXT (db)
@1M Hz
@10M Hz
@100M Hz
@200M Hz |
|
|
60.0
44.0
27.0 |
71.2
54.0
37.1
31.9 |
ELFEXT
@1M Hz
@10M Hz
@100M Hz@200M Hz |
|
57.0
37.0
17.0 |
59.0
39.0
19.0 |
63.2
43.2
23.2
17.2 |
PSELFEXT
@1M Hz
@10M Hz
@100M Hz
@200M Hz |
|
54.4
34.4
14.4 |
56.0
36.0
16.0 |
60.2
40.2
20.2
14.2 |
回授損失 (db)
1-20M Hz
20-100M Hz
100-200M Hz |
15 |
15
15-10 1og(f/20) |
17
17-7 1og(f/20) |
19
19-10 1og(f/20
)19-10 1og(f/20) |
|
