五類佈線系統以後的新選擇(二)

5類與6類電纜測試儀的不同

　　目前的5類測試儀，將會升級新增以上的各測試參數。而6類電纜測試儀，除了包括了原來及新增的測試參數外，最大的改進，是頻帶寬與動態測量範圍的擴展。可以從下面的比較表中了解：

　　由於測試頻帶寬，必須比6類的累加功率的ACR，高出25%，因此頻帶寬，必須是250MHz。可是頻帶寬的提升，不是僅用軟體，就能將5類測試儀，升級到6類測試儀。

　　不僅是因為，6類電纜串擾信號太小，以致不容易測量；而且對於ELFEXT測量的難度。因此測試儀的動態量程，必須加大許多。5類在100MHz的NEXT規格，是29dB，而6類則是42dB。因此，對於動態量程，就必須增加了13dB。

　　在測量ELFEXT時，還要考慮線路的衰減量。以100米，會有19dB衰減量計算，6類測試儀的動態量程，就必須比5類測試儀，多了 13db十19db、或32db的範圍。如同頻帶寬的改進，動態量程的擴充，也必須用硬體手段，不是用軟體，就可以將5類測試儀升級的。

　　因此，你目前的預算，可能只能購置，較廉價的單向測試儀。但將來，要按新的測試規範的話，則單向機種，勢必不能使用。而市面上，存在兩種單向機，一種是可以升級的，一種是無法升級的。因此現在購買之前，請要確定，將來是否會浪費這單向機種？如能升級，則升級費用為多少？

六類(CAT-6)佈線系統的發展及現狀

為什麼用六類電纜?
　　在1996年之前，許多人對五類電纜，是否有足夠的頻帶寬，而且能有效益的來進行，全部的區域網應用，表示懷疑。當ATM論壇，也發佈能夠在銅纜，運行155Mbps的規格。在國際通行的D級標準，還不能符合其要求時，TIA的5類標準，己足夠滿足這需求了。

　　對此種問題，大家一直在爭辯著。您是否要仍沿用5類產品？但在網卡等設備上，改進其性能，或應用較複雜的調變方式，及NEXT (近端串擾)扺消技術，來適應100MHz內的新科技應用。或者對於無遮蔽雙絞線 (UTP)電纜，再規定一種新的高性能規範？ IEEE正在研究制定一種，可以研用標準5類電纜，千兆位乙太網規格。可是目前看來，要超5類或6類系統，才可以符合這需求了。

　　另外，許多廠家都致力於，改進其生產程序及技術，以減低串擾，並改進回流損耗。可是目前還沒有一種標準，可以為這些產品認証。因此只能用"較佳的富裕度"或"高速性能"等用語。這些對市場，的確產生一些困擾。

　　就在同時候，一些歐洲標準制定單位，尤其德國委員會最積極了，正在制定一套，可以在遮蔽電纜運行，頻帶寬為600MHz的性能標準。世界標準組織(ISO)，於1997年9月，在慕尼黑舉辦一場，重要的會議,決定同時開發UTP頻帶寬，為200MHz的6類，及SSTP頻帶寬，為600MHz的7類等標準。

什麼是6類?

　　因為還在定義6類，因此無法對它明確的說明。然而有一個共識是，6類信號的頻帶寬，至少需耍200MHz。這就是說電纜之對與對間，ACR衰減對串擾比值，在200MHz時，至少有3dB。也就是這一點，是累加功率的ACR零點。6類可以說是，日前最好的UTP佈線系統。

　　在1998年，IEEE曾發函給，美國電訊工業協會(TIA)、及世界標準組織(ISO)。函中要求，新的佈線系統規範裡，對性能要求，必須比累加功率的ACR，至少要多出25%。他們的理由是，網路接口設備的新技術，可以在線路上，扺消部分的NEXT。也就是這能應用在，ACR零點以上的頻帶。因此，對於6類性能的測試頻率，至少為250MHz了。

　　6類與5類，最大的不同點，在於改善其，在串擾及回流損耗方面的性能。對於新一代的全雙工式高速網路應用而言，優良回流損耗性能，是極重要的。串擾性能，是掌握最好頻帶寬的因素。因為不可能用加大電線直徑，來改善其衰減性能。

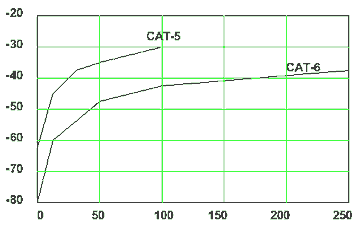

下面圖一，則是5類與6類NEXT的比較圖。6類不僅是在頻帶寬，高了一倍，在動態範圍，也大大提升了。
