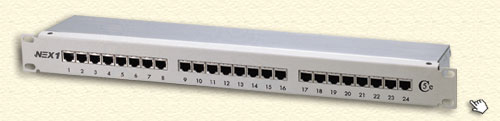

NEX1遮蔽式Category 5e FTP規格的跳接面板，採超硬度壓鑄鋁合金，一體成形。電鍍部分，以精密髮線紋處理，兼具實用與美觀。最適於高速語音、影像、與資料傳輸之網路環境。
◆ 特徵：
- 高精密度電路版設計
- 安裝在標準19"英吋機櫃
- 高密度排列 (每1U單位，可容納24 埠)
- IDC設計，與標準110打線工具完全相容
- 打線作業完成後，每對線之對絞距離，均保持在1/2"(12.7mm)之內，符合Category 5e 的安裝規範
- 高硬度、壓鑄鋁合金一體成形，表面以精密髮線紋處理
- 面板背部，一對一彩色線位標示 (T568A and T568B)
| 使用環境 |
- 1,000 Mbps Gigabit Ethernet (IEEE 802.3Z)
- 622 Mbps ATM
- 155 Mbps ATM
- 100 VG-anyLAN (IEEE 802.12)
- 100 Mbps TP-PMD
- 100 Mbps Fast Ethernet (IEEE 802.3u)
- 100 Mbps CDDI
- 10 Mbps Ethernet (IEEE 802.3)
- 4 Mbps & 16 Mbps Token-Ring (IEEE 802.5)
- ISDN
- Analog voice
|
| 硬體規格 |
- 高密度1U、19"英吋，RMS 標準機架設計(24埠)，符合 EIA-310-D規格
- 端子部分，採用UL-94V-0，耐衝擊、滯燃性ABS塑鋼素材
- 壓接容易，且打線後對絞之長度，均維持在1/2"規範之內 (12.7mm)，符合Category 5e的安裝規範
- 接觸針材質為鈹銅: 以100-μ鎳為底層、覆上純50-μ 鍍金處理
- 插拔次數：1,000次(最少) / I.D.C. 250次(最少)
- 與接頭接觸力：100 g.
- 與IDC (Insulation Displacement Connector) 22~26AWG 線徑相容
- 接頭承受力：16公斤 (最少)
- 使用溫度： -40℃ ~ +68℃ (攝氏)
- FCC Part 68, UL® 認證
|
| 電氣規格 |
- 絕緣阻抗：500M.Ω
- 接觸阻抗：20M.Ω
- 電流功率：1.5 Amps
- 直流阻抗：0.1Ω(最大)
- 電介值承受功率：1,000VAC RMS @60Hz/1 (最少)
|
◆ 尺寸:
| 埠數(Ports) |
尺寸 |
線位標示 |
24 |
4.6 cm (高) x 48.3 cm (長) x 4.1 cm (深)
(1.8" x 19" x 1.6") |
568B
568A |

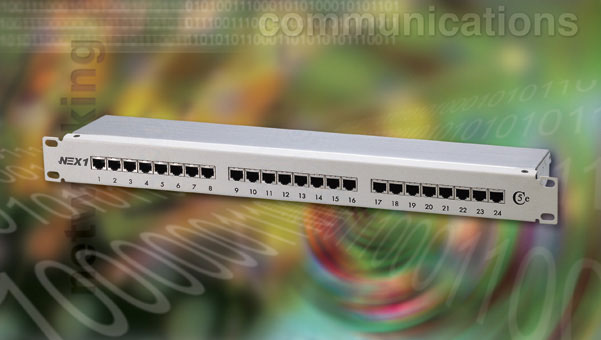

◆ Category 5e跳線面板(24埠)
| 產品編號 |
產品明細 |
標準包裝 |
| NPP-24 |
24埠Category 5 Enhanced 超五類跳接面板。採用超硬度壓鑄鋁合金，一體成形。電鍍部分，以精密髮線紋處理。 |
1 |
 Download Category 5e (Enhanced) 跳接面板(遮蔽式) 1539KB
|
