ANSI/EIA/TIA-569(CSA T530)商業大樓
通信路徑和結構空間佈線標準(一)

　　這個標準，為與通訊佈線系統、及佈線有關的所有設備，提供安裝設計說明和指導。

　　這個標準有六部分組成:大樓引進設備、設備室、主幹線路徑、通訊間、水平佈線路徑、和工作區。


大樓引進設備

　　ANSI/EIA/TIA-569(CSA T530)標準，定義了各引進設備的位置。這些設備，位於通訊服務器，引入大樓的入口、或主幹線連接其它建築物的交點。且環境乾燥、靠近垂直幹線。引進設備，也包括作為通訊器材的公共網接口。

設備室

設備室，是安裝公共通訊設備的地方。在安裝和設計時，要考量它的可擴充性和防水性。因為設備室設備比較大,所以要考量，搬運通道的大小。設備室面積應在150FT2。

一般設計要求

設備室要安置在獨立、且設備集中的房間內
˙公用設備，包括：PBX電腦設備、及視訊交換器
˙設備室只能安裝通訊設備、及環境支持系統
˙設備室，應位於主幹線附近

設備室尺寸規定

設備室的大小，要根據已知要安裝的通訊設備大小來設計

  • 要考慮未來的需要
  • 實際要求設備室0.07m2(0.75ft2)，面積能支持，每一個工作區10m2(100ft2)面積的工作。
  • 如果要建，較高密度工作區，設備室面積，應留有更多餘空間。多用戶的建築物中，每一個用戶，都應該有自己的單獨設備室，或在同一設備室內，有自己設備專用位置。

像醫院，賓館之類的特殊建築物中，設備室應計算工作區的個數，而不是使用面積。

其他設備室設計要求

　　為了更充分地，分散和集中安裝，每一樓層的設備，我們要確定，樓層安裝能力。
　　設備室的位置，不要在供水設施之下，且設備室要防滲水。

下列規範也應考慮：

  • 電磁干擾，防震動，設備室，高汙染，灑水防火系統，內部裝修，光源，接地，防火設施。

建築物間線纜路徑

　　在建築物分散的場地，需要用各種線纜，把它們連接起來。ANSI/EIA/TIA-569(CSA T530)標準，列舉地下線，地埋線，架空線，和管道線，作為主要類型標準。

建築物間地下主幹路徑

地下線應考慮的問題：

  • 拓樸TOPOLOGY的限制(含佈線面擴展)
  • 地下線分層要注意下水道
  • 要有通氣管
  • 要考慮地下線地表的交通量，和是否鋪設水泥路面
  • 地下線路，由電纜管道、通氣管道、和電纜輸送架組成，還要考慮人為檢修管道。
  • 所有電纜管道和通氣管道的直徑，要達100mm(4")
  • 不要有彎曲管道。如果必須要有，彎度不要超過90°

建築物間直埋主幹路徑

  • 直埋線，是大樓引進設備的一部份
  • 直埋線，是完全埋藏在土裏面的通訊電纜
  • 埋設通訊電纜要挖溝，鉆土或打眼(鋪管)
  • 不需要犁地
  • 當選擇路徑時，一定要考慮地面風景、圍牆、樹木、鋪路區域，及其它可能服務設備

建築物間架空線主幹路徑

  • 架空線是大樓引進設備的一部
  • 架空線是由電桿，裸線架、及支撐設備所組成。架空線要考慮之問題：
    1. 建築物四周環境
    2. 合適的線纜
    3. 線距和線桿距
    4. 線的跨度，建築物附著物，承受暴風雪的能力、和線的物理保護
    5. 電纜數量、及未來發展潛力

建築物間通道主幹路徑

　　通道為導線，底墊架，金屬線導管或裸線架提供路徑。通道路徑須靠近其他通訊設備。

建築物間內部佈線路徑

　　樓內部主幹線路徑，在設備室和大樓引進設備，引進設備和通訊間，設備室和通訊間之間，內部佈線路徑之防火性很重要。

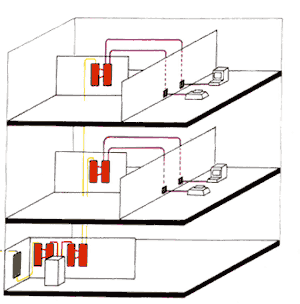

垂直主幹路徑

  • 通訊間，由垂直主幹連接排序
  • 位於不同樓層之通訊間，是由導管線與導槽線連結
  • 電梯移動附近不要佈線

水平主幹路徑

　　水平主幹，用來連接不能上下垂直連接的通訊間、或連接不能上下垂直，與引進設備和設備室相連的通訊間。

設計要求

　　若使用100mm(4")導管或導線時，佈線路徑，要注意以下要求：
主幹線設施，為一條線槽、或每5000m2(50000ft 2)樓層，用橋架進行服務。
另外，每鋪設三條線槽，至少要有兩條備用，本標準解釋線槽，導管和導線架。

通訊間

　　通訊間(TC)，是連接主幹和水平分佈線的傳輸連接處。通訊間包括通信設備，電纜終端、和交叉連接線。

一般設計標準

  • 通訊間的位置，要接近其服務樓層的中心。
  • 把(TC)，安裝在工作區中心。
  • 通訊間的空間，不能安裝其他電子設備。

尺寸和空間標準

每層至少安裝一間TC；在下列情況下，要裝多間TC ：

  • 服務區的面積，超過1000m2(10000ft2)
  • 每1000m2(10000ft2)服務空間，需要一間TC
  • 根據經驗，每一樓層服務區空間，要佔整層樓的75%
  • 通訊間與工作區水平相連的電纜之間，距離要在90 m以上
  • 當有多個TC在同一樓層時，至少要用一個線槽，把他們連接起來

假設每10m2(100ft2)有一工作區，則TC尺寸表如下：

可用板面積 插座尺寸
m 2 ft 2 m ft
1000 10000 3x3.4 10x11
800 8000 3x2.8 10x9
500 5000 3x2.2 10x7

其他TC設計要求

  • 樓層的壓力，至少為2.4kpa(501bf/ft2)
  • 用兩個高2.6m(8ft)、寬20mm 3/4"的夾板，做TC的隔離物。要提供足夠得光源。牆壁和地板天花板，都要裝燈光，來增強空間的亮度。
  • 對於功率大的設備，要在電路上，安排電源插座。為了方便起見，在牆上四周，每隔1.8m(6ft)，安裝一對插座。
  • 在一些情況下，不要給TC裝電源
  • 與通信間貫連的設施(像導管,線槽,水平工作路徑)，必須符合防火標準
  • 要配備安全及防火設備

水平佈線路徑

  • 水平佈線路徑，連接通訊間和工作區插座。路徑設計，要適合所有線纜，包括UTP和光纖
  • 在檢查佈線路徑時，要考慮所需線纜的數量和尺寸、及空間發展的需要
