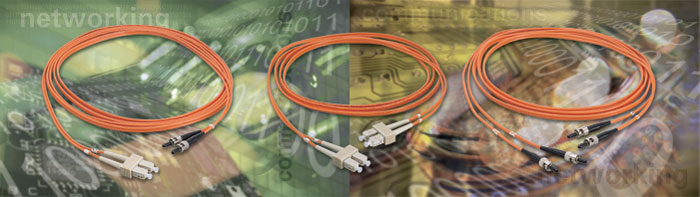

光纤跳接线



NEX1 所制造的光纤跳接线,提供多样化的选择。涵盖多模(Multi-mode)、单模(Single-mode);单芯(simplex)、或双芯(duplex)。除了备有各式标准长度之外,亦接受客户特殊尺寸、规格之订制。接头种类 SC 、 ST 、 FDDI 之间,亦可自由搭配组合订购。

Optic Fiber Patch Cord

特徵∶

  • 各式不同接头ST-ST 、 SC-SC 、ST-SC 之间,可自由搭配组合
  • 资料传输,几乎无限频宽;传送超高速,距离无限制
  • 完全不受电磁波干扰
  • 备有数种标准长度,亦接受客户特殊规格订制
使用环境
  • 1,000 Mbps Gigabit Ethernet (IEEE 802.3Z)
  • 622 Mbps ATM
  • 155 Mbps ATM
  • 100 Mbps TP-PMD
  • 100 VG-anyLAN
  • 100 Mbps Fast Ethernet (IEEE 802.3u)
  • 10 Mbps Ethernet (IEEE 802.3)
  • 4 Mbps & 16 Mbps Token-Ring (IEEE 802.5)
  • ISDN
  • Analog voice

硬体规格
  • 内层覆被(Cladding)直径∶125 μm
  • 光纤丝(Core)直径∶50/62.5 μm (多模)
  • 光纤丝(Core)直径∶9 μm (单模)
  • 最小弯曲半径∶ 总直径 x 10
  • 使用温度∶ -40 ℃ to +75 ℃ (摄氏)

电气规格
  • 衰减∶≤3.75 dB/km at 850 nm ;
    ≤1.5 dB at 1,300 nm ;
    ≤0.4 dB/km at 1,310 nm ;
    ≤ 0.3 dB at 1,550 nm
  • 频宽∶200 MHz/km at 850 nm ;
    600 MHz at 1,300 n
  • 插入损失∶< 0.34 dB typical ;
    < 0.15 dB 单模;
    < 0.3 dB 多模
  • 折返损失∶ -50 dB 单模

光纤跳接线∶单模

产品编号
产品明细
标准包装
NFP9SS-* 9/125 μm 双芯(duplex)光纤跳接线,两端各两个ST 接头
1
NFP9CC-* 9/125 μm 双芯(duplex)光纤跳接线,两端各两个SC 接头
1
NFP9CS-* 9/125 μm 双芯(duplex)光纤跳接线,一端两个ST 接头;另一端两个SC 接头
1

光纤跳接线∶多模

产品编号
产品明细
标准包装
NFP6SS-* 62.5/125 μm 双芯 (duplex) 光纤跳接线 , 两端各两个 ST 接头
1
NFP6CC-* 62.5/125 μm 双芯 (duplex) 光纤跳接线 , 两端各两个SC 接头
1
NFP6CS-* 62.5/125 μm 双芯 (duplex) 光纤跳接线 , 一端两个ST 接头;另一端两个SC 接头
1

光纤跳接线∶多模

产品编号
产品明细
标准包装
NFP5SS-* 50/125 μm 双芯 (duplex) 光纤跳接线,两端各两个ST 接头
1
NFP5CC-* 50/125 μm 双芯 (duplex) 光纤跳接线,两端各两个SC 接头
1
NFP5CS-* 50/125 μm 双芯 (duplex) 光纤跳接线 , 一端两个ST接头 ;另一端两个SC 接头
1

"*"以数字表示,客户欲订制之特殊长度。1 表示1 公尺;2 表示2 公尺...等等。
