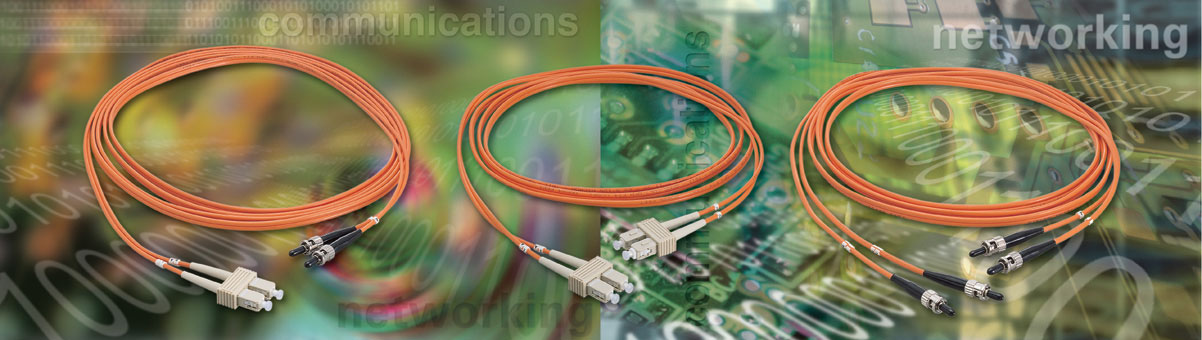

光ファイバーパッチコード
NEX1は１線式と２線式の、既製長と特注長など多様な要求に応じたマルチモード光ファイバーパッチコードを提供します。コネクターはSC, ST, FDDI 他の組み合わせも可能です。
◆ 特長

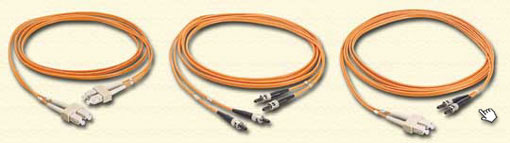

- ST-ST, SC-SC, ST-SCコネクターで多種多様です
- 高速で無制限に近いバンド幅と延長距離が可能です
- 電気的干渉がありません
- 特注長(ご指定長)に対応します
| アプリケーション |
- 1,000Mbps Gigabit Ethernet (IEEE 802.3Z)
- 622 Mbps ATM
- 155 Mbps ATM
- 100Mbps TP-PMD
- 100VG-anyLAN
- 100Mbps Fast Ethernet (IEEE 802.3u)
- 10Mbps Ethernet (IEEE 802.3)
- 4Mbps & 16Mbps Token-Ring (IEEE 802.5)
- ISDN
- アナログ回線
|
| 仕様 |
- クラッド直径: 125 μm
- コア直径: 50/62.5 μm (マルチモード)
- コア直径: 9μm (シングルモード)
- 許容曲げ半径: 直径の10倍
- 動作気温: -40℃ 〜 +75℃
|
| 電気特性 |
- 減衰：≦ 3.75 dB/km at 850 nm; ≦ 1.5 dB at 1,300 nm;
≦ 0.4 dB/km at 1,310 nm; ≦ 0.3 dB at 1,550 nm
- バンド幅：200 MHz/km at 850 nm; 600 MHz at 1,300 nm
- 挿入損失: ＜0.34 dB 標準; ＜0.15 dBシングルモード;
＜0.3 dB マルチモード
- リターンロス: -50 dB シングルモード
|
◆ Optic Fiber Patch Cord: Single-Mode (9/125μm)
品番 |
明細 |
梱包数 |
| NFP9TT-＊ |
9/125 μm２芯・両端２ケのST コネクター付 |
1 |
| NFP9CC-＊ |
9/125 μm２芯・両端２ケのSC コネクター付 |
1 |
| NFP9TC-＊ |
9/125 μm２芯・片端ST コネクター、片端SC コネクター付 |
1 |
| NFP9FF-＊ |
9/125 μm２芯・両端２ケFC コネクター付 |
1 |
◆ Optic Fiber Patch Cord: Multimode(50/125μm)
品番 |
明細 |
梱包数 |
| NFP5TT -＊ |
50/125 μm２芯・両端２ケのST コネクター付 |
1 |
| NFP5CC-＊ |
50/125 μm２芯・両端２ケのSC コネクター付 |
1 |
| NFP5TＣ-＊ |
50/125 μm２芯・片端STコネクター、片端SCコネクター付 |
1 |
◆ Optic Fiber Patch Cord: Multimode(50/125μm)
品番 |
明細 |
梱包数 |
| NFP5MM -＊ |
50/125μm２芯・両端２ケのMTRJコネクター付 |
1 |
| NFP5TM-＊ |
50/125μm２芯・片端STコネクター、片端 MTRJコネクター付 |
1 |
| NFP5CM-＊ |
50/125μm２芯・片端SCコネクター、片端
MTRJコネクター付 |
1 |
◆ Optic Fiber Pig Tail: Multimode(50/125μm)
品番 |
明細 |
梱包数 |
| NFPT5C-＊ |
50/125μm1芯・片端1ケのSCコネクター付 |
1 |
| NFPT5T-＊ |
50/125μm1芯・片端1ケのSTコネクター付 |
1 |
◆ Optic Fiber Pig Tail: Single-mode(9/125μm)
品番 |
明細 |
梱包数 |
| NFPT9C-＊ |
9/125 μm 1芯・片端1ケのSCコネクター付 |
1 |
| NFPT9T-＊ |
9/125 μm 1芯・片端1ケのSTコネクター付 |
1 |
◆ "＊" 特注長(ご指定長) を表します。
