キーストンジャック

　NEX1のキーストンジャックには基板がないのが特徴です。また、信頼性が高い米国規格協会ANSI/EIA/TIA568A (TSB-40A)国際標準化機構ISO/IEC 11801 の基準を満たしています。

　◆特長

  • コンパクトなデザインで圧着が容易です。
  • POWERSUM NEXT TIA/EIA 568-A、TIA/EIAのCat.5の仕様を上回ります。
  • ケーブルの接続が素早く行えるため、配線のミスが減ります。
  • Cat.5 に基づく撚りを12.7ｍｍ以内に保つことができます。
  • 標準的な6色で色分けが可能。
  • 標準のキーストンの差込口。
  • コンパクトなデザインなので、より多くのジャックを高密度に設置することが可能です。
  • ベリリウム銅部分が高度な接触性を可能にしています。
  • IDCコンタクトデザインが個々の撚り線の被覆を剥きます。
  • IDCは最も品質が高く、信頼性があります。
  • 最低でも250回の抜差しの耐久性があります。

　◆Category 5 Keystone Jack

品番
明細
梱包数
NKSJ-WE
NKSJ-BK
NKSJ-RD
NKSJ-YW
NKSJ-GN
NKSJ-BE

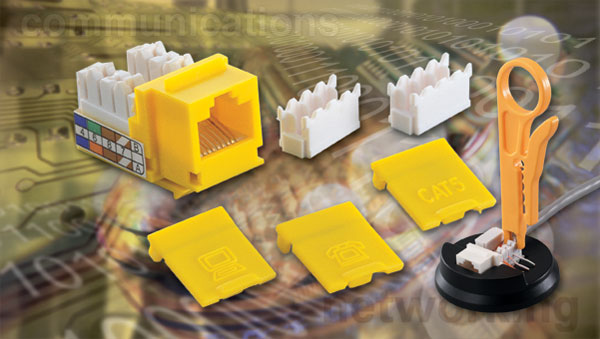

NKSJ-OE 		標準的なキーストン差込口とパッチパネルで使用します。 側面の色分けはT568A とT568B 結線を示します。 1
1
1
1
1
1
1

仕様
  • 難燃性 (FR-PVC) ケーブル
  • ケーブル: 4対の撚り線
  • 7×32AWG
  • フード部: 熱融着プラスチック製
  • コネクター部: RJ-45
  • 抜差し耐久：最低1,000回
  • プラグ引張抵抗力：最低30 lb.

アプリケーション
  • 622 Mbps ATM
  • 155 Mbps ATM
  • 100Mbps TP-PMD
  • 100Mbps Fast Ethernet (IEEE 802.3u)
  • 100Mbps CDDI
  • 10Mbps Ethernet (IEEE 802.3)
  • 4Mbps & 16Mbps Token-Ring (IEEE 802.5)
  • ISDN
  • アナログ回線

仕様
  • UL-94V-0耐衝撃性に適合,難燃性のABS素材
  • ベリリウム銅表面: 100-μニッケル層に50-μ金メッキ
  • 抜差し耐久：最低1,000回 / IDC 最低250回
  • プラグとジャックの接合力：100 g.
  • IDC 22~26 AWG
  • プラグ保持力：最低30 lb.
  • 接点のずれにくい構造
  • 湿気防止と防塵のカバー内蔵
  • FCC Part 68, UL 認定

電気特性
  • 絶縁抵抗：500M.Ω
  • 接触抵抗：20M.Ω
  • 電流：1.5 Amps
  • 直流抵抗：Max. 0.1Ω
  • 誘電抵抗電圧：1,000VAC RMS @60Hz/1 min

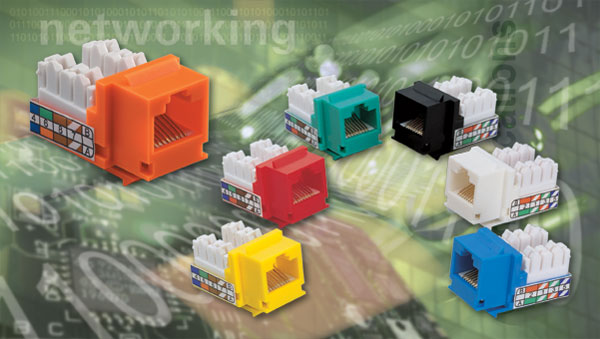

◆カラーオプション: 白WE, 黒BK, 赤RD, 黄YW, 緑GN, 青BE, 橙OE

◆操作手順：

・

・

・

◆この結線はEIA/TIA568Bです。EIA/TIA568Aの場合はホームページを参照して下さい。
